產品概述：
ZRSG電動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構或氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。
產品特點：
采用輕型執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
零配件材料：
閥體：HT200、ZG230～450或下述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
|
閥體襯里
|
使用溫度（℃）
|
適用介質
|
|
無襯里
|
-10～+175
|
適用于非腐蝕性介質
|
|
軟橡膠
|
-10～+85
|
有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
|
|
硬橡膠
|
-10～+85
|
適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
|
|
氯丁膠
|
-10～+105
|
適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
|
|
丁荃膠
|
-10～+120
|
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好
|
|
搪瓷
|
-10～+175
|
適用于溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
|
|
氟46
|
-10～+190
|
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質
|
材質及適用范圍：
|
隔膜材質
|
使用溫度（℃）
|
適用介質
|
|
丁荃膠（B級）
|
-40～+100
|
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
|
|
天然膠（Q級）
|
-50～+100
|
主要用于凈化水、無機鹽和烯的礦物酸介質
|
|
聚四氟乙烯
|
-10～+150
|
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕
|
主要技術參數：
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允許壓差(MPa)
|
1.0
|
0.89
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
0.6
|
0.38
|
0.15
|
|
額定流量系數Kv
|
8
|
12
|
16
|
38
|
60
|
68
|
90
|
150
|
300
|
500
|
600
|
1200
|
|
公稱壓力(MPa)s
|
1.0
|
|
行程
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
近似快開（調節式）
|
|
法蘭尺寸
|
鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
|
|
配用電動執行機構型號
|
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
|
361L
|
361LSA-08
361LXA-08
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
|
|
|
執行機構主要技術參數：
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
主要性能指標：
|
項目
|
指標值
|
|
基本誤差％
|
≤±3.5
|
|
回差％
|
≤2.5
|
|
死區％
|
≤3.0
|
|
始終點偏差％
|
±2.5
|
|
額定行程偏差％
|
±2.5
|
|
純滯后
|
≤IS
|
|
允許泄量L/H
|
橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
|
|
絕緣電阻
|
不小于20M
|
|
阻尼特性
|
不大于3周半
|

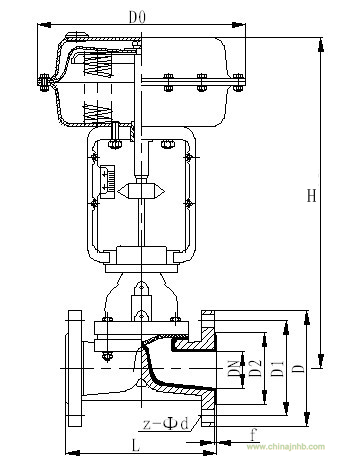

外形安裝尺寸：
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
|
L(mm)
|
181
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
|
H(mm)
|
67
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
|
D(mm)
|
280
|
325
|
410
|
/
|
/
|
/
|
|
配PSL
|
H2(mm)
|
738
|
750
|
765
|
767
|
845
|
857
|
875
|
1025
|
1045
|
1252
|
|
D1(mm)
|
176
|
225
|
|
重量(KG)
|
15
|
17
|
24
|
29
|
49
|
61
|
82
|
150
|
211
|
370
|
|
配381L
|
H2(mm)
|
501
|
513
|
650
|
652
|
770
|
782
|
800
|
1080
|
1125
|
1345
|
|
D1(mm)
|
225
|
310
|
|
重量(KG)
|
23
|
24
|
39
|
44
|
64
|
76
|
97
|
203
|
264
|
418
|
