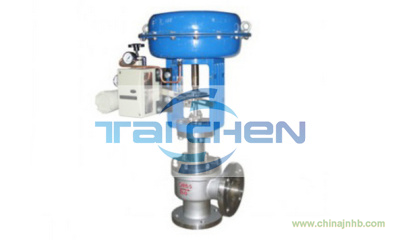

ZJHJ精小型氣動薄膜角式單座調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。該氣動調節閥廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。氣動薄膜角式單座調節閥特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。上海一環生產的氣動薄膜角式單座調節閥有標準型、調節閥切斷型、波紋管密封型、夾套保溫型等多種品種。氣動薄膜角式單座調節閥公稱壓力等級有PN16、40、64；閥體口徑范圍DN20-200。適用流體溫度有-200℃-+500℃范圍內多種檔次。泄漏量標準有IV或VI級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。*本產品性能指標貫徹GB/T4213-92
閥體、閥蓋：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋管：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
城建、化工、冶金、石油、制藥、食品、飲料、環保
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑dn(mm)
|
(10)
|
(12)
|
(15)
|
(20)
|
|
額定流量
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
系數Kv
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
|
膜片有效面積Ac(cm2)
|
280
|
400
|
600
|
1000
|
|
公稱壓力PN(Mpa)
|
1.6、 4.0、 6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比R
|
50：1
|
|
信號范圍Pr(Kpa)
|
20～100、40～200、80～240；段幅：20～60、60～100
|
|
氣源壓力Ps(Mpa)
|
0.14～0.4
|
|
允許泄漏量
|
硬密封：Ⅳ級、軟密封：Ⅵ級
|
工作
溫度t
（℃）
|
常溫型
|
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～450、-60～450
|
|
高溫型
|
450～560
|
|
低溫型
|
-60～100、-100～-200、-200～-250
|
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
282
|
360
|
470
|
|
L
|
PN16
|
95
|
100
|
105
|
115
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
|
PN40
|
95
|
100
|
105
|
115
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
|
PN64
|
115
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
|
H
|
標
準
型
|
PN16
|
349
|
350
|
358
|
378
|
393
|
494
|
503
|
521
|
634
|
696
|
715
|
|
PN40
|
349
|
350
|
358
|
378
|
393
|
494
|
503
|
521
|
634
|
696
|
715
|
|
PN64
|
350
|
357
|
390
|
398
|
420
|
510
|
542
|
560
|
602
|
700
|
762
|
|
高溫型
|
444
|
445
|
458
|
478
|
493
|
594
|
628
|
646
|
759
|
846
|
915
|
|
波紋管型
|
419
|
423
|
444
|
478
|
490
|
582
|
624
|
619
|
759
|
840
|
804
|
|
法蘭標準
|
GB:1.6、2.5、4.0、6.4Mpa ANSI:150、300、600Lb JIS:10K、20K、30K
|
