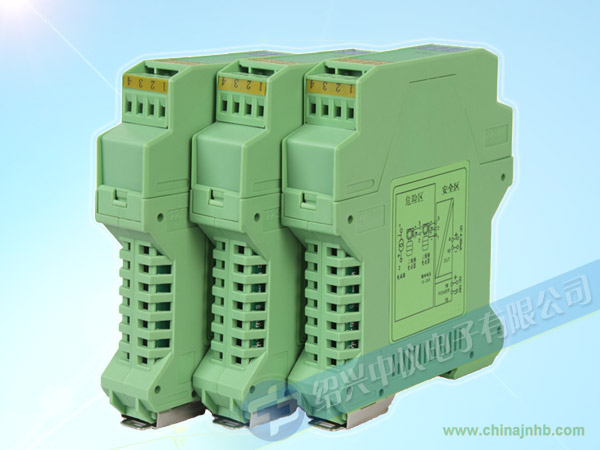

模擬信號隔離器選型
模擬信號隔離器選型圖表
選型舉例：ZYG312P-15-2I/2V-DC 說明：用戶選用了ZYG312模擬信號隔離器帶配電(一進兩出)，輸入為一路4-10mA兩線制變送器信號，輸出為一路DC4～20mA和一路DC1-5V，DC24V供電，無PC編程器。
電磁兼容性：符合GB/T 18268(IEC61326-1)。
萬能輸入量程
|
代碼
|
傳感器類型與測量范圍
|
代碼
|
傳感器類型與測量范圍
|
代碼
|
傳感器類型與測量范圍
|
|
00
|
S型熱電偶0～1600℃
|
08
|
PT100熱電阻-199～600℃
|
16
|
DC 毫伏信號0～100mV
|
|
01
|
R型熱電偶0～1600℃
|
09
|
Cu50熱電阻-50～150℃
|
17
|
電阻信號0～400Ω
|
|
02
|
B型熱電偶200～1800℃
|
10
|
DC 0～5V 標準信號
|
18
|
|
|
03
|
K型熱電偶0～1300℃
|
11
|
DC 1～5V 標準信號
|
19
|
DC 0～5V 信號開方
|
|
04
|
N型熱電偶0～1300℃
|
12
|
DC 0～10V 標準信號
|
20
|
DC 1～5V 信號開方
|
|
05
|
E型熱電偶-200～+850℃
|
13
|
DC 0～10mA 標準信號
|
21
|
DC 0～10mA 信號開方
|
|
06
|
J型熱電偶0～650℃
|
14
|
DC 0～20mA 標準信號
|
22
|
DC 4～10mA 信號開方
|
|
07
|
T型熱電偶-200～400℃
|
15
|
DC 4～20mA 標準信號
|
23
|
萬能輸入(不含12 *)
|
模擬信號隔離器電阻輸入激勵：約250uA，電流輸入電阻：內置輸入電阻器250Ω，電壓輸入電阻器：≥400KΩ。
輸出參數
|
輸出電流時
|
輸出電壓時
|
現場供電時
|
|
輸出范圍：
|
4～20mA
|
輸出范圍：
|
1～5V
|
配電電壓：
|
DC22～26V
|
|
負載電阻：
|
≤250Ω
|
負載電阻：
|
≥250KΩ
|
配電電流：
|
短路保護，單路30mA,雙路60mA
|
|
輸出范圍：
|
0～10mA
|
輸出范圍：
|
0～10V
|
|
|
|
負載電阻：
|
≤500Ω
|
負載電阻：
|
≥500KΩ
|
|
|
技術指標
|
精度
|
±0.2% /25℃時
|
|
冷補誤差
|
±2℃ K E
|
|
溫度系數
|
±0.015%/℃
|
|
響應時間
|
≤0.5s(0→90%)
|
|
電源電壓變動的影響
|
≤0.1%/允許電壓范圍
|
|
絕緣電阻
|
輸入-輸出-電源之間：100MΩ以上/DC500V
|
|
隔離強度
|
輸入-輸出-電源-接地之間：1500V AC/1min
|
|
負載電阻變化的影響
|
±0.1%/250Ω
|
|
上電穩定時間
|
≤3s
|
|
供電電源范圍
|
1~4W 85~265V.AC 或 22~28V.DC
|
|
使用溫度范圍
|
0~50℃
|
|
使用濕度范圍
|
0~90%RH(無冷凝)
|
|
安裝方式
|
DIN35mm 導軌安裝
|
|
外形尺寸
|
22.5x114.5x100mm(寬*高*深)
|
|
產品重量
|
約200g
|
產品規格
1、端子螺絲材質：鐵表面鍍鎳(螺絲容許扭矩小于0.8N·m)，
2、機殼材質：耐燃性樹脂外殼材料，
3、隔離性能：通道絕緣(輸入-輸出-電源間)，
4、產品結構：小型卡裝結構，
5、連接方式：5mm接線端子，
6、電源顯示燈：綠色LED，電源供電時點亮，
7、報警指示燈：紅色LED，輸入回路異常時閃爍。
