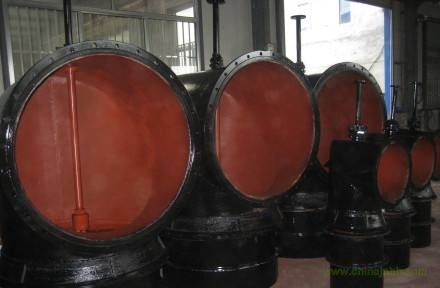

供應PZII-800礦用閘閥，PXWII-800配水閘閥，水倉排水閥
一、特點及應用
1、上海岑一電動閥門有限公司生產的PZI、PZII型配水閘閥是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PZ—I型）和電動（PZ-II型）。
2、型號意義：如PZ—400—II
PZ——配水閘閥
400—公稱直徑
II—II型（電動）
二、結構說明
1、配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。
2、PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。 PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。
3、閘閥由閥體和閥辨構成。 閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以保證閥的密封性能。
4、短管用于埋入配水井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。
三、上海岑一電動閥門有限公司生產的PZI、PZII型配水閘閥主要參考數據
|
名稱
|
型號
|
規格DN（mm）
|
主要技術性能
|
閥體材料
|
操作行程
|
重量（Kg）
|
|
公稱壓力PN巴
（kgf/cm2)
|
適用
|
帶法蘭短管
|
不帶法蘭短管
|
|
介質
|
溫度
|
|
配水閘閥
|
PZ400-1
|
400
|
1
|
水
|
≤50℃
|
A3 焊接
|
168
|
332
|
272
|
|
、、
|
PZ500-1
|
500
|
″
|
″
|
″
|
″
|
193
|
404
|
327
|
|
、、
|
PZ600-1
|
600
|
″
|
″
|
″
|
″
|
218
|
592
|
481
|
|
、、
|
PZ800-1
|
800
|
″
|
″
|
″
|
″
|
250
|
828
|
674
|
|
、、
|
PZ1000-1
|
1000
|
″
|
″
|
″
|
″
|
268
|
1301
|
1071
|
四、外形及安裝尺寸表
（1）不同L值時的連接桿長度H4
|
型 號
|
L
|
|
5000
|
4500
|
4000
|
3500
|
|
PZ-400
|
3780
|
3280
|
2780
|
2580
|
|
PZ-500
|
|
PZ-600
|
3510
|
3010
|
2510
|
2010
|
|
PZ-800
|
|
PZ-1000
|
3120
|
2820
|
2120
|
1620
|
|
PZ-1200
|
3040
|
2540
|
2040
|
1540
|
（2）安裝尺寸表
|
型號
|
操縱臺
|
閘門
|
|
操作行程
|
質量
|
|
|
帶短管
|
不帶短管
|
|
|
B
|
B1
|
D2
|
d1
|
D1
|
H
|
H1
|
B2
|
B3
|
B4
|
B5
|
d2
|
D3
|
H2
|
H3
|
D
|
L1
|
|
|
PZ-400
|
350
|
300
|
180
|
19
|
500
|
750
|
965
|
330
|
235
|
27
|
60
|
15
|
540
|
580
|
635
|
400
|
250
|
168
|
335
|
275
|
|
|
PZ-500
|
380
|
285
|
640
|
630
|
500
|
300
|
193
|
410
|
330
|
|
|
PZ-600
|
600
|
1403
|
450
|
345
|
35
|
80
|
19
|
740
|
720
|
815
|
600
|
350
|
218
|
600
|
480
|
|
|
PZ-800
|
550
|
445
|
940
|
885
|
800
|
450
|
250
|
830
|
675
|
|
|
PZ-1000
|
500
|
400
|
250
|
22
|
700
|
900
|
1246
|
670
|
548
|
36
|
100
|
23
|
1175
|
966
|
1076
|
1000
|
550
|
268
|
1300
|
1072
|
|
|
PZ-1200
|
1296
|
780
|
652
|
40
|
120
|
1375
|
1080
|
1106
|
1200
|
650
|
396
|
1446
|
1221
|
|
本公司經營PZ(I)-PZ(II)礦用閘閥、配水閘閥、水倉排水閥，質量保證，歡迎咨詢洽談
