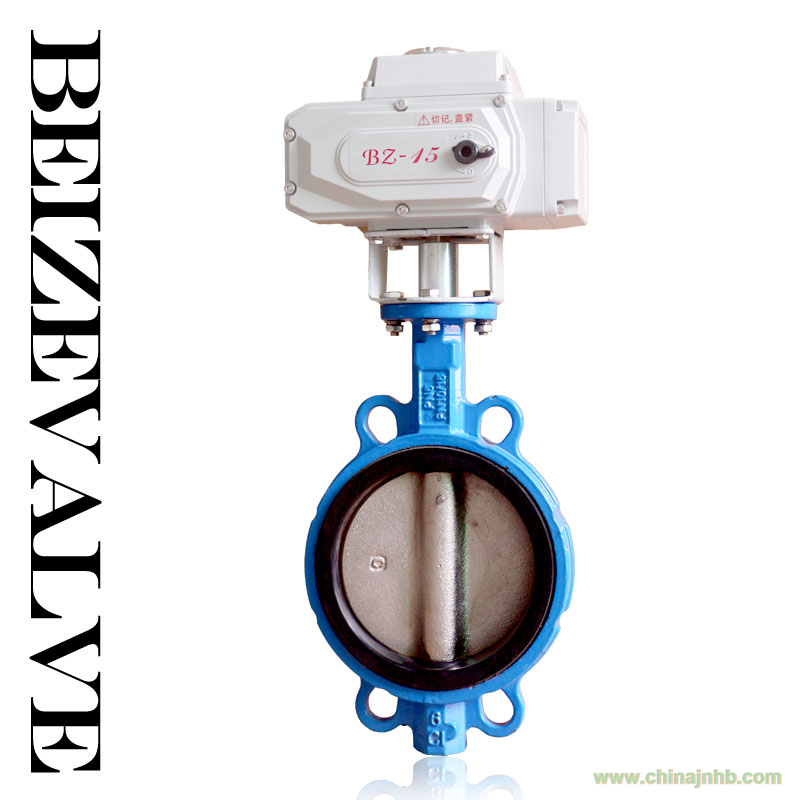

名稱：精小型D971F/X電動對夾蝶閥
型號：D971F/X
類型：電動蝶閥
規格：DN40-500MM
詳細參數：
D971F/X電動對夾蝶閥 產品介紹：
D971F/X電動對夾蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前電動對夾蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
D971F/X電動對夾蝶閥 產品特點：
1）電動對夾蝶閥閥體只需最小的安裝空間,任務原理容易牢靠；
2）具有很大的流通性能，經過閥門的壓力損失極小；
3）電動對夾蝶閥具有十分明顯的經濟性，尤其是較大口徑的蝶閥；
4）閥體配合規范的凸面管道法蘭；
5）近似等百分比的流量特性，可用于調節或開關式控制；
6）特殊的閥座密封合適于介質較干凈的液體和氣體；
D971F/X電動對夾蝶閥 主要技術參數：
|
公稱通徑DN(mm)
|
50～500
|
|
公稱壓力
|
PN0.6、1.0、1.6、2.5MPa
|
|
連接形式
|
對夾式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1% (可調)
|
|
可調范圍
|
50:1
|
|
配置執行機構
|
可配BZ電動執行機構、BWQ電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
D971F/X電動對夾蝶閥 主要零件材料：
|
零件名稱
|
材料名稱
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
聚四氟乙烯、柔性石墨
|
注意事項:
1）請務必接對電源相序，以免閥門或執行器損壞
2）通電時禁止手動操作
3）戶外使用時最好給電動執行器外加防護蓋子，防止老化
4）開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部
5）請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明
6）請確定輸入電壓和配線接點是否正確
7）禁止超負荷使用電動執行器
訂貨說明
1）電源電壓：DC24V、DC220V、AC220V、AC380V
2）介質類型、溫度、壓力
3）控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4）智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
如有任何疑問，您可以聯系我們Y(^_^)Y咨詢熱線：020-34899226
BZ-D971F/X電動對夾蝶閥 產品介紹：
BZ-D971F/X電動對夾蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
BZ-D971F/X電動對夾蝶閥 產品特點：
1）電動對夾蝶閥閥體只需最小的安裝空間,任務原理容易牢靠；
2）具有很大的流通性能，經過閥門的壓力損失極小；
3）電動對夾蝶閥具有十分明顯的經濟性，尤其是較大口徑的蝶閥；
4）閥體配合規范的凸面管道法蘭；
5）近似等百分比的流量特性，可用于調節或開關式控制；
6）特殊的閥座密封合適于介質較干凈的液體和氣體；
BZ-D971F/X電動對夾蝶閥 主要技術參數：
|
公稱通徑DN(mm)
|
50～500
|
|
公稱壓力
|
PN0.6、1.0、1.6、2.5MPa
|
|
連接形式
|
對夾式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1% (可調)
|
|
可調范圍
|
50:1
|
|
配置執行機構
|
配BWQ電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
BZ-D971F/X電動對夾蝶閥 主要零件材料：
|
零件名稱
|
材料名稱
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
聚四氟乙烯、柔性石墨
|
BZ-D971F/X電動對夾蝶閥 外觀尺寸圖→請點擊查看
注意事項:
1）請務必接對電源相序，以免閥門或執行器損壞
2）通電時禁止手動操作
3）戶外使用時最好給電動執行器外加防護蓋子，防止老化
4）開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部
5）請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明
6）請確定輸入電壓和配線接點是否正確
7）禁止超負荷使用電動執行器
