設備參照標準：
本產品滿足GB2423.1－2001試驗A《高溫試驗方法》; GB2423.2－2001試驗B《低溫試驗方法》等國家標準，以及其它相關標準的要求。嚴格按GB 10592—2001《高低溫試驗箱技術條件》進行設計制造，可進行各種高低溫環境試驗。

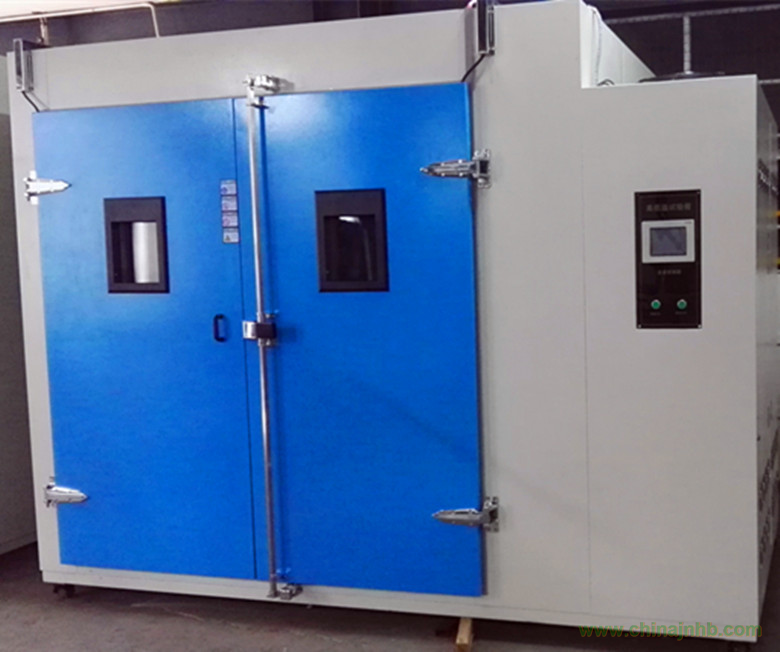

北京步入式恒溫恒濕試驗室主體部分：
A：設備外殼采用優質不銹鋼板噴塑尺寸或彩鋼板（國內名牌）保溫材質:聚胺脂發泡，保溫厚度為150mm，使室內溫度不會傳導到設備
B：內箱材質:不銹鋼板厚度t=0.8mm（SUS304）
C：攪拌系統采用長軸風扇電機，耐高低溫之多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫濕度均勻并保持穩定
D：大門拉手為內外開啟式，以便試驗人員從封閉的室內自由開啟大門。實驗室門為雙開門尺寸為（1*1米寬2米*高2.2米）箱門合理的位置設置一個透明窗口用以觀測室內試樣的變化。觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜，具有透明、隔熱、不易產生蒸汽結霜等優點
E：室體底座采用承載鋼焊接成網式框架，以便于在水平條件下能承受室體及人員試件的重量，而不產生室體底面凹凸不平等。斜坡一式，防爆燈盞數根據客戶要求配置
F：工作室底部安裝3mm防滑鋁板，保證工作室底部的強度（并能很好的起到防滑作用）
G：測試孔可外接測試電源線或信號線使用導線孔(開孔的位置是：從地面算起1.2米高，距離開門的這個面1米遠兩側各開一個)
H：設備的控制部分設計在試驗室的右側，設計成功能電控柜，制冷系統以及電控系統安裝在其中。控制部分布有溫控儀、控制開關等，操作方便，簡單，易于維護。
I：空氣調節部分主要功能是調節工作室內的氣溫，即將“加熱"、“制冷"部分所做的功均等地傳送到工作室內的各個角落，使室內溫度均勻度和波動度達到用戶試驗標準的要求?？照{(diào)系統進出風口與循環風道的設計精確與否是整套試驗室質量根本。
根據以上功能我公司決定采用室頂強制送風方式，方能達到上述標準要求。
同時選用器材是保證空調系統質量的關鍵，因此我公司選用如下的器材：
空調柜主體骨架：采用SUS304不銹鋼型材；
空調柜體：選用進口SUS304型，1.2mm厚的不銹鋼板；
J：電氣控制部分：為確保長期運轉的可靠性，本設備均采用已經多年使用，質量可靠的進口 “西門子"交流接觸器、小型繼電器等國際名牌產品。測溫體為PT100溫度傳感器。
北京步入式恒溫恒濕試驗室性能技術參數：
1.設備型號：BY-260CJ-1000（容積可按要求制作從1立方~50立方不等）
2.內箱尺寸：寬×高×深：100×100×100cm
3.外箱尺寸：寬×高×深：152×205×147cm
試驗箱的外箱尺寸根據客戶選擇外觀不同而調整，實際尺寸請詳見技術報價單
注意：為避免設備完成后不能順利進入實驗室，因此在選購時應考慮到實驗室門框大小、電梯以及樓道寬窄的因素，方便廠家在制作時調整合適的外箱尺寸。
4.溫度范圍：-70℃~80℃（低溫0℃~-70℃之間可選），濕度范圍：35~98%RH
5.控溫精度：±0.5℃
6.溫度均勻度：≤2.0℃
7.升溫時間：每分鐘平均約3.0℃
8.降溫時間：每分鐘平均約1.0℃
◆工作原理：
①平恒溫度控制系統，以PID方式控制SSR，使系統之加熱量等于熱損耗量.
②由測溫信號經輸入控制器CPU與RAN對比輸出到I/O板，I/O板發出指令，使送風系統及冷凍系統工作，同時PID控制SSR工作，使熱量經送風系統均勻測試箱以從而達到溫度控制穩定之效果。
加熱器：鰭片式散熱管形鎳鉻合金電熱器（根據加熱功率以及箱體容積搭配加熱管數量）
溫度傳感器：PT100鉑金電阻
空氣循環裝置：大功率進口耐高低溫長軸電機+耐高低溫之鋁質多翼式扇葉
北京步入式恒溫恒濕試驗室制冷系統：
1：做工考究的低溫工藝
低溫聯接管路采用優質無氧銅管、充氮焊接、高保壓防泄漏工藝以確保焊接質量；管路的長度、傾斜度、坡度及走向都須經過嚴格的計算，以達到高效的制冷效果；
2主要制冷配件
1）制冷壓縮機：采用原裝進口低噪音渦旋復疊式機械制冷系統。該型號壓縮機應能實現制冷量大、噪音小、能耗低、效率高。本設備采用（泰康牌全密閉式）或意大利富士豪牌半密閉式制冷壓縮機組，并且應能保證能夠長期、穩定、可靠地運行。
2）制冷蒸發器：采用翅片式蒸發器比一般蒸發器換熱效率高30%，具有美觀、小巧、降溫快等優點。
3）油分離器及冷凍油
制冷壓縮機是否有足夠的合理的高品質冷凍機油，將直接影響其壽命，冷凍機油若進入制冷系統中，特別是進入各換熱器中將大大降低其性能。為此，系統中需設置油分離器，采用性能最好的進口油分離器、冷凍機，其油性能、粘度最穩定。
4）高效冷凝蒸發器
采用目前世界上先進的釬焊板式換熱器，這種換熱器由若干片壓制成人字型波紋的耐腐蝕不銹鋼薄片組成，相鄰的一對不銹鋼片波紋方向相反，波紋背線彼此相交構成大量的接觸焊點，由于復雜的接觸交差網絡通道使兩側流體形成紊流，提高了換熱強度，同時強烈的紊流和光滑的不銹鋼表面使釬焊板式熱交換的流道內表面不易結垢，采用此換熱器后不但系統阻力也降低，而且可克服以往國產大型低溫試驗箱此部件的尺寸大、換熱差、效率低等缺點。
北京步入式恒溫恒濕試驗室溫控系統：
1.控制器：采用韓國“TEMI"880彩色型5.7寸或10.4寸原裝進口微電腦液晶顯示觸控式屏幕直接按鍵型，中英文表示及320×240點的圖形之廣視角，高對比附可調背光功能之溫濕度同時可程控器，具100組程序1000段次記憶，每段99Hour59Min，每段可循環999次，可任意分割設定，并附多組PID控制功能。
2.控制方式與特色:平衡調溫控制系統（BTHC）+特殊設計之天花板風扇送風強制循環系統,以P.I.D.方式控制SSR,使系統之加熱量等于熱損耗量,故能長期穩定的使用。
3.控制系統可選擇由RS-232界面與電腦連線，使用者可以在電腦熒幕上設計程式，收集測試資料與記錄，呼叫程式執行，遙控機器開關等功能。
4.異常狀況發生時，控制器熒幕上即時自動顯示故障狀態，切斷電源開關，并提供故障排除方法。
5.具有時序記號接點功能，可使運轉過程中，對外輸出控制接點，提供使用者進行動態試驗與電腦監控。
