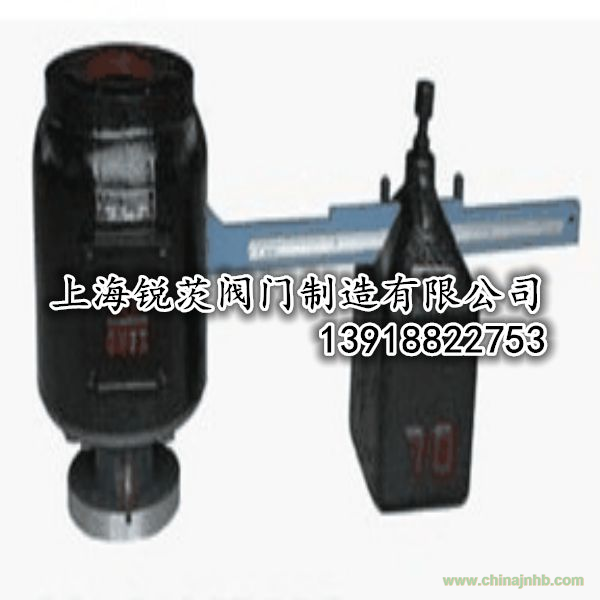

GA42H單杠桿式安全閥/上海歐特萊閥門
產品工作原理和用途：
杠桿式安全閥是利用重錘和杠桿來平衡作用在閥瓣上的力。根據杠桿原理，它可以使用質量較小的重錘通過杠桿的增大作用獲得較大的作用力，并通過移動重錘的位置(或變換重錘的質量)來調整安全閥的開啟壓力。
GA42H單杠桿安全閥適用于工作溫度≤450℃的空氣、蒸汽等介質的設備和管路上，作為超壓保護裝置。當設備和管路內壓力超過允許值時，閥門自動關閉，保證設備和管路的安全運行。該閥出口有套筒式、法蘭式二種。
產品結構特點：
1、杠桿式安全閥結構簡單，調整容易而又比較準確
2、所加的載荷不會因閥瓣的升高而有較大的增加，適用于溫度較高的場合，
3、杠桿式安全閥結構比較笨重，加載機構容易振動，并常因振動而產生泄漏；其回座壓力較低，開啟后不易關閉及保持嚴密。
產品主要零件材料：
|
NO.
|
零件名稱
|
材料
|
|
1
|
閥體
|
碳鋼
|
|
2
|
導向套
|
不銹鋼
|
|
3
|
閥瓣
|
2Cr13
|
|
4
|
閥桿
|
2Cr13
|
|
5
|
杠桿
|
碳鋼
|
|
6
|
重錘
|
鑄鐵
|
產品主要尺寸：
|
型號
|
公稱通徑
|
尺寸
|
|
do-z
|
D
|
D1
|
D2
|
D6
|
f
|
f1
|
b
|
Z-?d
|
L
|
H
|
出口法蘭式
|
出口承插式
|
|
DN'
|
D2'
|
D1'
|
D'
|
n-M
|
d1
|
K2
|
K3
|
D3
|
|
GA42H-16
|
50
|
40×1
|
165
|
125
|
100
|
/
|
3
|
/
|
16
|
4-18
|
840
|
412
|
125
|
175
|
200
|
235
|
8-M16
|
120
|
145
|
162
|
190
|
|
GA42H-25
|
50
|
40×1
|
165
|
125
|
100
|
/
|
3
|
/
|
20
|
4-18
|
840
|
412
|
125
|
175
|
200
|
235
|
8-M16
|
120
|
145
|
162
|
190
|
|
GA42H-40
|
50
|
40×1
|
165
|
125
|
100
|
88
|
3
|
4
|
20
|
4-18
|
840
|
412
|
125
|
175
|
200
|
235
|
8-M16
|
120
|
145
|
162
|
190
|
|
GA42H-64
|
50
|
40×1
|
175
|
135
|
105
|
88
|
3
|
4
|
26
|
4-23
|
840
|
420
|
125
|
175
|
200
|
235
|
8-M16
|
120
|
145
|
162
|
190
|
|
GA42H-100
|
50
|
40×1
|
195
|
145
|
112
|
88
|
3
|
4
|
28
|
4-25
|
840
|
420
|
125
|
175
|
200
|
235
|
8-M16
|
120
|
145
|
162
|
190
|
