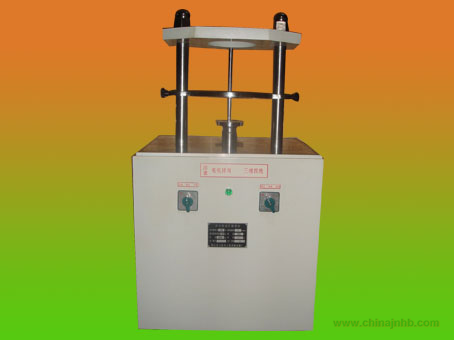

DL-200KN液壓脫模機   紹興澤儀儀器有限公司

一、概述

研制生產的DL-200KN型液壓脫模機能滿足各種土及無機結合料搞壓試件的脫模。具有操作方便，工作效率高，使用靈活，行程運行速度可自行調控等優點。

適用范圍：該機配合“多功能電動擊實儀”“馬歇爾擊實儀”以及“輕型手動實儀”的試件脫模使用。

二、主要技術參數與規格

技術參數：

1、最大力：200KN ；

2、上升速度：170mm/min ；

3、下降速度：200mm/min ；

4、最大移動距離：250mm ；

5、電機功率：380V750W；

6、油泵額定壓力：20MPa ；

7、油泵公稱排量：1.2ml/r ；

8、油泵額定轉速：1500r/min ；

脫模規格：

1、抗壓試模：Ф150*230mm；

Ф100*180mm；

Ф50*130mm；

2、輕重型擊實儀試模：Ф152*170mm；

Ф100*127mm；

3、馬歇爾試驗試模：  Ф101.6*87mm；

三、儀器特點：

1、低噪音，大功率；

2、能適合各種模塊脫模；

3、液壓系統加載穩定可靠；

四、保養和維護

要經常保持儀器的清潔，每次使用完畢必須將儀器擦干凈，尤其要保持液壓頂桿的清潔，并保證頂桿的正常潤滑，每年換一次機油。

五、使用及操作方法：

1、使用前的準備：

①將脫模器放置于平整的地面上

②接通電源（380V）要有良好的接地以防漏電

③選擇適當?shù)拿撃０寮爸伟逦恢?/span>

“脫模板”是指適合試模尺寸的上端板。安裝在機器上方的頂板下面?！爸伟濉笔谴_定試模脫模時下端的定位基板，當進行試件的脫模時，應選擇好適當?shù)摹爸伟濉蔽恢?。以確保試件在脫模時不損壞。如：脫抗壓試模為φ150的試件及擊實筒為φ152的模時，應選用孔徑為φ154脫模板，調整“支撐板”的位置。須使定位螺釘分別與兩立柱上的相對的圓弧槽（定位槽）對正，并緊固，下列共分為：Ⅰ、Ⅱ、Ⅲ、Ⅳ，四個位置，分別適用于大、中、小及馬歇爾試件的脫模。

④檢查機器內是否有機油。如機油不足應加注60#油。

2、操作的過程：

①先將試模置于已調整好的“支撐板”上，并于凹臺對正

②開啟電動使油泵運轉

③扳動把手柄上升方向，是頂桿緩慢上升并檢查是否與“脫模板”對正

④按要求速度進行脫模

⑤試件頂出后將把手回到停止位置，取出試件，再將頂桿下降到所需位置。
