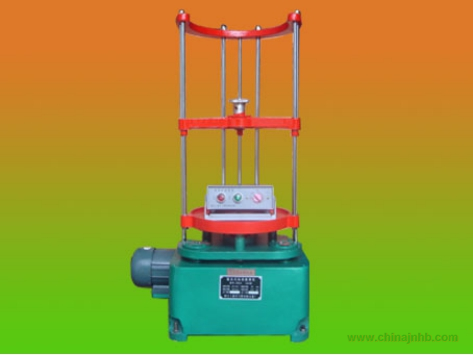

ZBSX-92A頂擊式電動振篩機  紹興澤儀儀器有限公司

一、概述

ZBSX-92A頂擊式電動振篩機（震擺儀）適用于公路、建筑、地質冶金科研等部門的試驗室對物料進行篩分分析，每次開機5分鐘，既方便又簡單完成分級工作。整套結構由電動機控制箱，擺動座、定時器、夾篩盤、套篩等部分組成。具有體積小、重量輕、外澤美觀優雅，其結構先進，性能良好，轉幅度大，振擊力強，篩分效果好，使用裝夾方便靈活。

二、原理

華南儀器生產的頂擊式篩機（分樣篩振擺儀）主要由擺動機構、震擊機構、夾緊機構等部分組成。電動機通過轉動軸，蝸輪付帶擺動架上的主偏心軸旋轉，從而又連帶動其它兩個付偏心軸回轉促使整個篩組的擺動半徑，也等于偏心距的平面圓周擺動。同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周擺動的同時進行震擊。

三、技術參數

1、篩子直徑： ?200- ?300mm

2、篩座震幅： 8mm

3、振擊次數： 147次／分

4、篩搖動次數：221次／分

5、回轉半徑： 12.5mm

6、電機功率：0.75KW

7、電壓380V

四、振篩機與篩子使用說明

1、在按放篩子時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。

2、將需篩分化驗的物料倒入最上層的篩子內，蓋好篩蓋然后按放在振擺儀承篩座內。

3、反時轉夾篩盤上的膠木手柄，將整個夾篩盤向下滑在套篩上，然后，再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。

4、把振擺儀上的定時器旋鈕撥到篩析所需時間，打開電源開關，振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位，振擺儀自動停止工作。

6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重精確到檢析比例。

7、初次工作時無上下震動，因電機倒轉，請將電源線頭調換一下。

8、工作結束關閉電源。
