1、概述
導軌式安裝電能計量裝置采用DIN35mm導軌式安裝結構、LCD顯示，測量電能及其它電參量，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換。
該系列電能表具有體積小巧、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T 17215.321-2008、GB/T 17215.322-2008和電力行業標準DL/T614-2007對電能表的各項技術要求，適用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核。
2、產品規格
|
型號
特性
|
DDS1352
|
DDSD1352
|
DDSF1352
|
DTSF1352
|
DTSD1352
|
|
應用
場合
|
單相回路
|
√
|
√
|
√
|
|
|
|
三相回路
|
|
|
|
√
|
√
|
|
電
流
規
格
|
5(30)A
|
√
|
|
|
|
|
|
10(60)A
|
|
√
|
|
|
|
|
1.5(6)A
|
|
|
√
|
√
|
√
|
|
5(20)A
|
|
|
√
|
√
|
√
|
|
10(40)A
|
|
|
√
|
√
|
√
|
|
20(80)A
|
|
|
√
|
√
|
√
|
|
接線
方式
|
直接接入
|
√
|
√
|
√
|
√
|
√
|
|
經CT接入
|
|
|
√
|
√
|
√
|
3、產品功能
|
型號
功能
|
DDS1352
|
DDSD1352
|
DDSF1352
|
DTSF1352
|
DTSD1352
|
|
電量測量
|
電流/電壓
|
|
■
|
■
|
■
|
■
|
|
有功/無功/視在功率
|
|
■
|
|
|
■
|
|
功率因數/頻率
|
|
■
|
|
|
■
|
|
最大需量
|
|
|
|
|
□
|
|
電能計量
|
有功電能
|
■
|
■
|
■
|
■
|
■
|
|
無功電能
|
|
|
|
|
■
|
|
復費率電能
|
|
□
|
□
|
□
|
□
|
|
費率
時段
|
峰、平、谷
|
|
□
|
□
|
|
|
|
尖、峰、平、谷
|
|
|
|
□
|
□
|
|
時段
|
|
□8時段
|
□8時段
|
□8時段
|
□8時段
|
|
時間、日期
|
|
□
|
□
|
□
|
□
|
|
通訊
(選其一)
|
Modbus-RTU
|
|
□
|
□
|
□
|
□
|
|
DL/T645
|
|
□
|
□
|
□
|
□
|
注：1.“■”為標配功能；“□”為選配功能；
2．選配最大需量的同時需選配復費率電能功能。
4、技術參數
|
型號
技術參數
|
DDS1352
|
DDSD1352
|
DDSF1352
|
DTSF1352
|
DTSD1352
|
|
輔助電源
|
無
|
|
電壓輸入
|
額定電壓
|
AC220V
|
AC 3×220/380V、AC3×380V
|
|
參比頻率
|
50HZ
|
|
功耗
|
≤5VA
|
≤2VA
|
≤5VA
|
≤2VA
|
|
電流輸入
|
輸入電流
|
5(30)A
|
10(60)A
|
1.5(6)A、5(20)A、10(40)A、20(80)A
|
|
起動電流
|
0.004Ib
|
|
功耗
|
≤1VA
|
|
精度等級
|
測量精度
|
有功電能1.0級
|
有功電能0.5S級
|
|
時鐘精度
|
無
|
誤差≤0.5s/d
|
|
脈沖輸出
|
輸出類型
|
光電耦合，集電極開路、無源輸出，外接電源DC+5V~24V
|
|
脈沖寬度
|
80ms±20ms
|
|
脈沖常數(imp/kWh)（與輸入電流對應）
|
3200
|
1600
|
12800、3200、1600、800
|
6400、1600、800、400
|
|
通信
|
接口
|
無
|
RS485(A+、B-)
|
|
介質
|
屏蔽雙絞線
|
|
協議
|
MODBUS-RTU
|
|
外形尺寸
|
長×寬×高
|
18×91×64
|
36×89×62
|
76×89×74
|
126×91×74
|
|
安裝方式
|
35mm導軌
|
|
接線能力
|
柔性電纜
（mm2）
|
6
|
16
|
25
|
|
溫度范圍
|
工作溫度
|
﹣20℃~﹢60℃
|
|
存儲溫度
|
﹣30℃~﹢70℃
|
|
濕度
|
≤95%（無凝露）
|
|
海拔
|
＜2000m
|
5、接線端子
●DDS1352單相電能計量裝置
.jpg)
直接接入
● DDSD1352單相電能計量表
.jpg)
直接接入

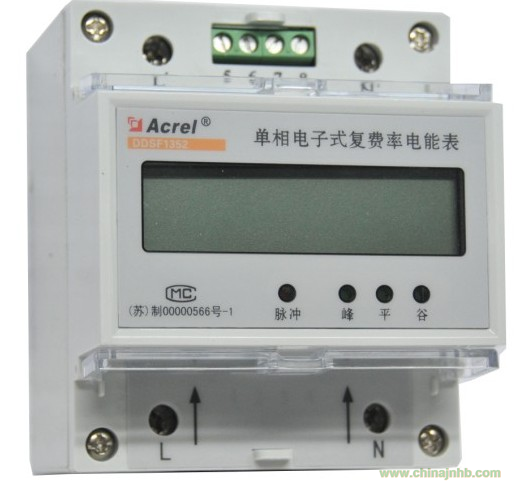

●DDSF1352單相電能計量表
.jpg)
直接接入
●DTSF1352、DTSD1352三相電能計量表
.jpg)
