產品詳細

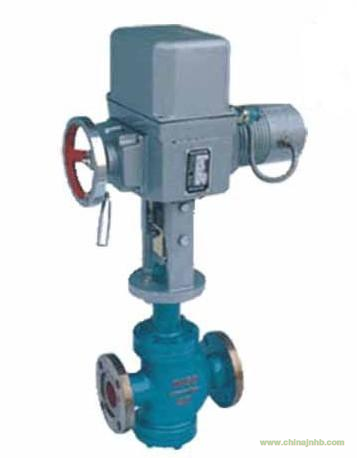

ZDLN電動雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等特點。電動雙座調節閥所配置的電動執行器內含飼服放大器，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，來進行對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動雙座調節閥ZDLN廣泛應用于精確控制氣體、液體、蒸汽等介質，特別使用于壓差較大且對泄露量要求不嚴格干凈介質場合。
規格與技術參數：
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數kv
|
直線型
|
12.5
|
19.5
|
30.5
|
48.4
|
76
|
125
|
195
|
305
|
484
|
760
|
|
等百分比
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
|
配用電子式執行機構
|
361LSA-08/381LSA-08/PSL201
|
361LSA-20/381LSA-20/PSL202
|
361LSB-30/381LSB-30/PSL204
|
361LSC-65/381LSC-65/PSL312
|
|
公稱通徑DN(mm)
|
250
|
300
|
350
|
400
|
|
額定流量系數kv
|
直線型
|
1100
|
1760
|
2750
|
4400
|
|
等百分比
|
1000
|
1600
|
2500
|
4000
|
|
額定行程L（mm）
|
100
|
100
|
100
|
100
|
|
配用電子式執行機構
|
361LSC-99/381LSC-99/PSL316
|
361LSB-30/381LSB-30/PSL204
|
|
公稱壓力 MPa
|
MPa
|
1.6,2.5,4.0,6.4(6.3),10.0
|
|
Bar
|
16,25,40,64(63),100
|
|
Lb
|
ANSI:Class 150、Class 300、Class 600
|
|
固有流量特性
|
直線(盡量少用)、等百分比（優先采用）
|
|
固有可調比（R）
|
50
|
|
信號
|
輸入信號：4－20mA(輸入1－5v的須指明)；反饋信號：4-20mA
|
|
電源
|
220V 50HZ(380V須特別指明)
|
|
允許泄漏量
|
II級（5*10－3x閥額定容量）金屬硬密封
|
|
工作溫度t(℃)
|
常溫型
|
|
-20~200、-40~250、-60~250
|
|
散熱型
|
代號：S
|
-40~450、-60~450
|
|
高溫型
|
代號：G
|
450~650(使用高溫材料)
|
|
低溫型
|
代號：D
|
-60~－100 -100~-200 D21-200~-250
|
|
調節切斷型
|
代號：Q
|
-40~150(閥芯夾PTFE) -60~200（閥芯夾增強PTFE）
|
