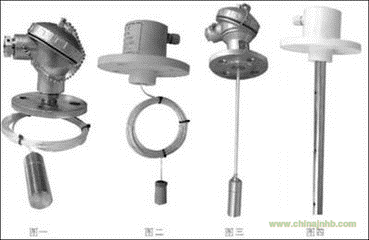

重錘式料位計

 產品介紹：

明柏儀表重錘式料位計監測系統(SUM)是一個基于堅固的鋼纜結構的智能傳感系統，實踐證明該系統能夠可靠應用于各種筒倉、儲罐、儲槽中的料位測量，最大測量深度可達45.7米。重錘料位計最大測量深度可達45.7米，其核心設備是傳感器單元，無須現場調試、免維護，該重錘料位計設備適用于各種工況,可配置各種法蘭，重錘及操做界面。如果您僅僅需要一個獨立的帶模擬量輸出的傳感器，無須操作界面顯示的話，這是一種可以實現的低價格配置的選擇。您也可以采用多功能人機界面（HMI）與標準的、帶智能通訊輸出接口的SMU主機匹配，實現更多的功能。當配置重錘料位計的操作界面時，該系統就可以進行運算及按規定模式進行顯示，并遠傳模擬量信號或繼電器信號。SiloPatrol重錘料位計系統的操作截面獨具特色，可以為多達128個智能傳感器的輸出信號提供靈活的圖形界面，可以簡化SMU的輸出、進入PLC/PC控制系統。

產品特點：

重錘式料位計性能卓越、應用可靠，重錘料位計的機械及電子部件的耐用性符合國際標準，通過CE1010標準；MONITOR重錘料位計優異的光學傳感系統，完全密封，確保性能可靠，并具有人性化的人機截面設計。重錘料位計配有基于網絡通訊的料倉管理軟件；該重錘料位計監測系統可可通過局域網、因特網或撥號上網實現遠程監測；此系統采用工業設計標準，通過電纜進行數據、技術、系統傳輸?shù)闹悄軅鞲衅鳎?span>MONITOR重錘料位計免維護、信號隔離、操作可靠、抗噪聲干擾、電機驅動。重錘料位計帶有多功能接口、適用于PC機或ActiveX軟件，可實現無線通訊。

重錘式料位計（主機）參數：

供電電壓: 115 VAC or 230 VAC, 50/60 Hz

功率消耗: 6 VA 連續, 50 VA 間歇

操作溫度: -40° F to 150° F (-40° C to 65° C)

介質溫度: 149°C（使用不銹鋼鋼纜時）/ 93°C（使用不銹鋼襯套鋼纜時）

測量范圍: 45.7 m

測量速度: 0.3 m/s

精 度: <測量距離的0.25%

重 復 性: 30 mm

分 辨 率: 3mm

法 蘭: “K” flange, 8” dia. w/ 7” bolt circle

電氣接口: (2) 3/4” NPT

鋼 纜: 1/16 尼龍護層 (123kg 張力)

3/64 不銹鋼（無護層） (123kg 張力)

1/16 聚丙烯護層 (123kg 張力)

輸出信號:

標準輸出: RS-485 半雙工

配線距離: 1,220 m

可 巡 址: 1-16 (可選開關)

脈沖輸出: 每1/10 英寸或分米一個脈沖,

模擬輸出: 4-20 mA, 500 Ohms最大環路阻抗

運輸重量: 18.2 kg (普通型) 31.8 kg (防爆型)

外殼材質: 鑄鋁/ Noryl樹脂涂層（普通型）鑄鋁（防爆型）

外觀尺寸: 高x寬x厚= 652 X 289 X 216 mm （普通型）高x寬x厚= 700 X 333 X 224 mm （防爆型）

重錘重量: 0.9 kg

空氣接口: 1/4” NPT（僅限于防爆型）

防護等級: NEMA 4; IP66; CE Mark

防爆等級: OL: CSAC/US

HL: CSAC/US Class I, Div. 1 & 2; Groups C & D

Class II, Div. 1 & 2;Groups E, F & G

型    號     MBULZC

         傳感器（一次表）         控制顯示儀表（二次表）

測量范圍         0~8/16/32米（特殊規格可協商）

測量精度         ±1％

重 復 性         ±1％

分 辨 率         ±3cm      電源電壓         220VAC±10％；50/60Hz

探測速度         0.15m/s

         功    耗     靜止時 15W；運動時105W（含一次表）

測 量 帶         不銹鋼鋼絲繩

         環境溫度         -30℃~+60℃

重錘重量

         1.5kg(0~16m)；2kg(0~32m)

         數字顯示         4位LED 顯示料面位置

電機停轉力矩         5N.m

         電流輸出         4~20mA DC（不需要外加24V）

功    耗

         90W 定時時間         15~130分鐘（或按用戶要求定）

環境溫度         -10℃~+60℃   報警方式         上、下限報警（選配）

重    量

         8米50 kg；16米60 kg；32米75kg

         重    量     2kg

法蘭標準         JB81-59 外徑Φ195mm 孔徑Φ18mm 孔中心距Φ160mm （PN1.0，DN80）      電流輸出信號精度         ±1％

出 線 口         M20x1.5  開孔尺寸         A橫式：寬152×高76mm

外形尺寸         8米：長430x高220x寬350mm

16米：長560x高220x寬350mm

32米：長730x高220x寬350mm

50米：長850x高220x寬350mm        +底Φ195x110支架高Φ195x290mm

                   B豎式：寬152×高76mm

                            外形尺寸         A橫式：長280×寬163×高80mm

                                     B豎式：長280×寬80×高163mm
