河北天宏環保設備有限公司為您解析脈沖袋式除塵器是袋式除塵器的主要形式。在應用中脈沖袋式除塵器占各種袋式除塵器數量的50%以上。

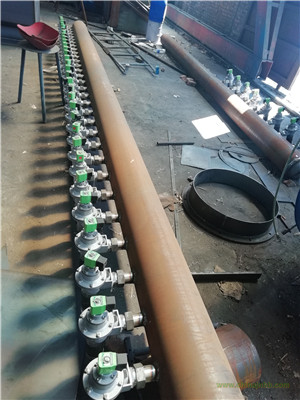

脈沖袋式除塵器的清灰裝置由脈沖閥、噴吹管、貯氣包、導流器和控制儀等幾部分組成。

1. 清灰裝置工作原理

脈沖袋式除塵器清灰裝置工作原理。脈沖閥一端接壓縮空氣包，另一端接噴吹管，脈沖閥背壓室控制閥，脈沖控制儀控制這控制閥及脈沖開啟。當控制儀無信號輸出時，控制閥的排氣口被關閉，脈沖閥噴口處于關閉狀態；當控制儀發出信號時控制排氣口被打開，脈沖閥背壓室外的氣體泄掉，壓力降低，膜片兩面產生壓差，膜片因壓差作用而產生位移，脈沖噴吹時打開，此時壓縮空氣從氣包通過脈沖閥經噴吹管小孔噴出（從噴吹管噴吹的氣體為一次風）。當高速氣流通過文氏管導流器一次風和摻入的周圍空氣（稱為二次風進入濾袋，造成濾袋內瞬時正壓引起濾袋變形，粉塵脫離濾袋實現清灰。

2. 氣源氣包設計

氣源氣包又稱為分氣箱，簡稱氣包，它對袋式除塵器脈沖清灰系統而言，起定壓作用。原則上將，如果氣包本體就是壓縮空氣穩壓罐，其容積越大越好。對于脈沖噴吹清灰系統而言，所提供的氣源氣壓越穩定，清灰效果越好。然而，從工程實際角度出發，氣源氣包容積的大小往往受場地、資金等因素限制。因此，設計一個合理的氣源氣包成為脈沖清灰系統設計的一個重要環節。

3. 噴吹管設計計算

脈沖袋式除塵器，在濾袋上方設有噴吹管，每個噴吹管上有若干噴吹孔，每個噴吹孔對準一個濾袋口，清灰時從脈沖閥噴出的脈沖氣流通過噴吹孔的噴射作用射入濾袋，并誘導周圍的氣體，使濾袋產生振動，加上逆氣流的作用使濾袋上的粉塵脫落下來，從而完成清灰過程。噴吹管結構設計的合理行直接影響到除塵器的使用效果和濾袋的使用壽命。
