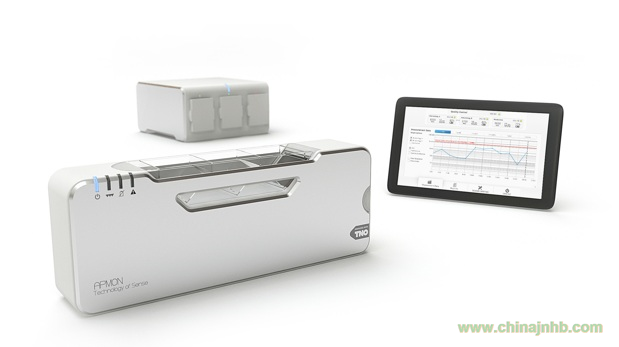

APMON表面粒子沉積監測儀
產品概述：
APMON表面粒子沉積監測儀是用于測量潔凈環境中單位體積內粒子數和粒徑分布的儀器。該儀器根據國際最新標準ISO14644-9，基于客戶的最新視角，采用全息成像技術來檢測粒子，可廣泛應用于電子行業、制藥車間、光學或精密機械加工等行業。與一般粒子計數器不一樣的是，此儀器側重于表面粒子沉積檢測以及大粒子監測分析。APMON表面粒子沉積監測儀有兩款：APMON和APMON
PRO。APMON小巧輕便，而APMON PRO可以連接6個傳感器同時工作。APMON很容易升級成APMON
PRO。
工作原理：
APMON采用一定面積的內置玻璃板承載墜落顆粒，玻璃板以45度角放置，這樣墜落的顆粒在玻璃板上沉積的過程就會被全部檢測到，APMON監測儀對大于15μm的沉積顆粒的數量和尺寸以及在傳感器上的分布位置進行測量，通過測量得出平均顆粒沉積率。測量的數據能夠幫助監測潔凈室常規手段監控不到的污染成分，并能幫助優化用戶的生產流程。
產品特點：
◆ 測量范圍為15-1000μm，最小精度為20μm；
◆ 最小5 min測量一次；
◆ 24/7不間斷監測；
◆ 先進的全息攝像技術；
◆ 可視化報警提醒；
◆ 支持藍牙連接；
◆ 可存儲約10年的歷史數據；
◆
數據可導出至Excel；
◆ 環保材質，非污染源設計；
◆ 支持USB接口；
◆
支持遠程訪問；
◆ 使用壽命長。
應用領域：
電子、半導體、醫藥、航空航天、精密儀器、汽車、實驗室等領域的潔凈室。
技術參數：
|
參數
|
APMON
|
APMON PRO
|
|
處理器
|
迷你型i5處理器電腦
|
I7處理器工業電腦
|
|
最多可接入傳感器數量
|
1個
|
以太網6 個
藍牙2 個
|
|
通訊方式
|
以太網絡
|
以太網或者藍牙
|
|
無線
|
X
|
V
|
|
電池類型
|
X
|
置于主機內可進行充電的鋰電池，航空認證
|
|
電池數量
|
X
|
每個傳感器2 枚
|
|
電池續航時長
|
X
|
＞5 天
|
|
電池充電
|
X
|
每個主機板可同時充3 塊電池
|
|
電池充電時長
|
X
|
一般為10h
|
|
隨機部件
|
主要物品：傳感器1個，迷你PC機1個，驗證盒1個，用戶軟件1個，用戶指南，傳感器和遠程存取電纜，電源適配器。
|
主要物品：傳感器1個，主機1 個，傳感器充電電池2 枚，驗證盒1個，用戶軟件1個，用戶指南，傳感器和遠程存取電纜，電源適配器。
|
|
產品尺寸
|
迷你PC機：115x11x48mm
傳感器：390
x 80 x 150 mm
驗證盒：254
x74 x 45 mm
|
主機：275
× 275 × 165 mm
傳感器：390
x 80 x 150 mm
驗證盒：254
x74 x 45 mm
|
|
產品重量
|
迷你PC機：約0.5 kg
傳感器：約4.5kg
|
主機：約4kg（放入電池充電時：5kg）
傳感器：約4.5kg
|
|
主機電源
|
19V/3.43A/65W 適配器
|
100-240V
AC 2A / 19V DC 適配器
|
|
傳感器電源
|
100-240V 交流電/
9V 直流電550mA 適配器
或者7.2V
/ 7.8Ah 電池
|
|
符合標準
|
ISO 14644-3
B.11.2.2.和ISO 14644-9
|
|
粒徑通道(μm)
|
20,
30, 40, 50, 60, 70, 80, 90, 100, 200, 300,
400,
500, 600, 700, 800, 900, 1000
|
|
探測粒徑
|
≥ 20μm ≤ 1000μm
|
|
測量表面
|
每個傳感器25cm2
|
|
測量誤差
|
<
1%
|
|
PDR
|
99%可靠區間±6%（長期）
|
|
光源
|
20mA 激光二極管406nm
|
|
成像方式
|
全息成像法
|
|
激光安全分類
|
1m（據IEC60825-1）
|
|
校準
|
產品每年審核一次
|
|
界面
|
Windows XP, Windows 7 或更高版本
|
|
采樣時間
|
每個傳感器5 分鐘
|
|
數據儲存
|
可存儲約10年歷史數據
|
|
輸出
|
以太網電纜UTP / RJ45
|
|
警報
|
采樣時長加上2 分鐘
|
|
驗證盒使用時長
|
根據潔凈室條件而定
|
|
外殼材料
|
鋁制與塑料外殼（可用80%的乙醇或異丙醇清洗）
|
|
使用環境要求
|
10-35 攝氏度(50-95 華氏度)
10-90%相對濕度,非冷凝
|
|
質保期
|
整機1年
|
|
可選配件
|
傳感器、驗證盒、液晶屏、鼠標、鍵盤、觸摸屏
|
