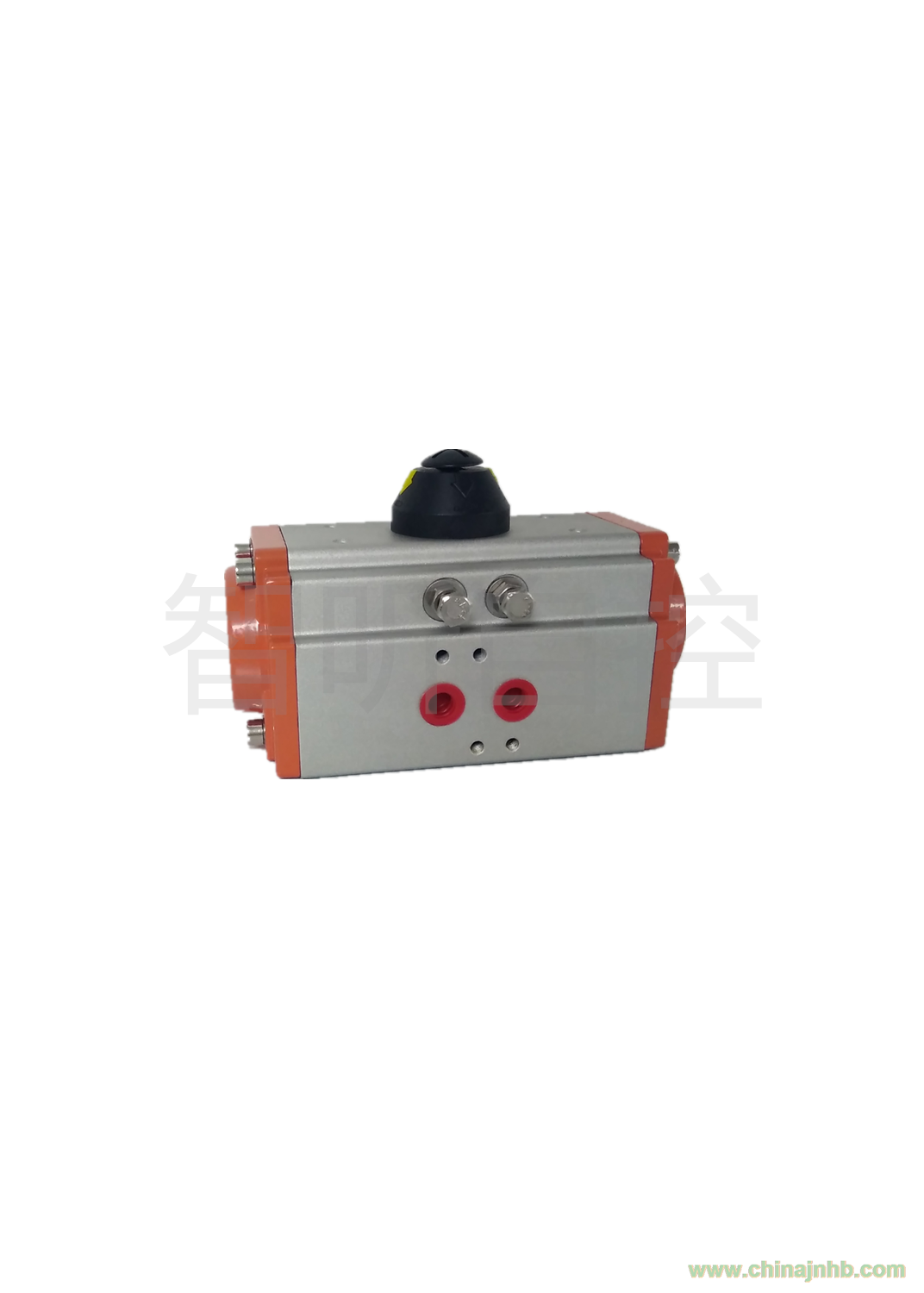

ZHIXIN/智昕氣動執行器
|
品牌 :
|
ZHIXIN/智昕
|
型號 :
|
執行器
|
|
材質 :
|
壓鑄鋁合金
|
連接形式 :
|
螺栓
|
|
結構形式 :
|
一體化
|
公稱通徑 :
|
30DN
|
|
適用介質 :
|
氣體
|
壓力環境 :
|
標準溫度范圍
|
|
標準 :
|
國標
|
流動方向 :
|
雙向
|
|
驅動方式 :
|
電動
|
用途 :
|
氣體
|
|
類型(通道位置) :
|
連接區域
|
作用對象 :
|
氣體
|
|
3C閥門類別 :
|
國標
|
|
|
ZHIXIN/智昕氣動執行器
ZHIXIN/智昕氣動執行器
雙作用式氣動執行器工作原理
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針?lè)较蛐D(zhuǎn).反之氣源壓力從氣口(4)進入氣缸兩端氣腔時,使兩活塞向氣缸中間方向移動,中間氣腔的空氣通過氣口(2)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針?lè)较蛐D(zhuǎn).(如果把活塞相對反方向安裝,輸出軸即變?yōu)榉聪蛐D(zhuǎn))
單作用氣動執行器工作原理
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,迫使兩端的彈簧壓縮,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針?lè)较蛐D(zhuǎn).在氣源壓力經過電磁閥換向后,氣缸的兩活塞在彈簧的彈力下向中間方向移動,中間氣腔的空氣從氣口(2)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針?lè)较蛐D(zhuǎn).(如果把活塞相對反方向安裝,彈簧復位時輸出軸即變?yōu)榉聪蛐D(zhuǎn))
ZHIXIN/智昕氣動執行器
氣動執行器選用
選用氣動執行器時,在已確定閥門的扭矩上再增加安全值,水蒸氣或非潤滑的液體介質增加25%安全值；非潤滑的漿料液體介質增加30%安全值；非潤滑的干氣介質增加40%安全值；非潤滑用氣體輸送的顆粒粉料介質增加60%安全值；對于清潔,低摩擦的潤滑介質增加20%安全值(上述安全值為本公司理論推薦,僅供參考). 雙作用式執行器選用示例 當控制一個需要扭矩200Nm的球閥,氣源壓力只有0.5MPa,介質為非潤滑的水蒸氣,考慮到安全因素,增加25%安全值等于250Nm,按雙作用輸出扭矩表查找氣源壓力0.5MPa,然后沿該列垂直查找等于或相近的扭矩?cái)?shù)據,選268Nm,再沿該行向左查找其型號,選擇AT125型.
