Z45X RVHX Z45X-10 Z45X-6 Z45X-16

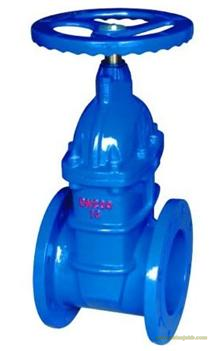

暗桿彈性座封閘閥概述
暗桿彈性座封閘閥，零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。
特點
-
整體包膠：閘門采用整體包膠，其良好的覆著性能與精確的幾何尺寸，保證密封可靠，壽命長。
-
重 量 輕：閥體采用球鐵制成，重量輕，安裝方便。
-
平地閥座：底部采用與相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
-
耐 腐 蝕：內腔采用無毒環氧樹脂涂裝，防止腐蝕生銹，不但可供生飲，而且可用于污水系統。
-
三“○”型密封：閥桿采用三道○型環密封，摩擦阻力小，開關輕巧，不漏水。
主要技術參數
·壓力等級：1.0MPa、1.6MPa
·閥體耐壓：1.5MPa、2.4MPa
·密封實驗：1.1MPa、1.76Ma
·工作溫度：0~80°C
·適用介質：水、氣等
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
球墨鑄鐵
|
|
2
|
閘閥
|
球墨鑄鐵外覆EPDM
|
|
3
|
螺栓
|
鍍鋅
|
|
4
|
密封圈
|
NBR
|
|
5
|
閥蓋
|
球墨鑄鐵
|
|
6
|
閥桿
|
不銹鋼
|
|
7
|
“O”型密封圈
|
NBR
|
|
8
|
止推墊
|
錫青銅
|
|
9
|
軸套
|
錫青銅
|
|
10
|
螺栓
|
鍍栓
|
|
11
|
軸蓋
|
球墨鑄鋼
|
|
12
|
防塵罩
|
NBR
|
|
13
|
手輪
|
鑄鐵
|
|
14
|
緊固螺母
|
鍍鋅
|
法蘭標準：GB/T 17241.6 GB9113
試驗標準：GB13927 AP1598
外形連接尺寸參數
|
產品代碼
|
公稱通徑
DN（mm）
|
D
|
D1
|
Z-φd
|
L
|
H1
|
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|
RVC(H)X-0050
|
50
|
165
|
125
|
4-19
|
178
|
340
|
|
RVC(H)X-0065
|
65
|
185
|
145
|
4-19
|
190
|
370
|
|
RVC(H)X-0080
|
80
|
200
|
160
|
8-19
|
203
|
410
|
|
RVC(H)X-00100
|
100
|
220
|
180
|
8-19
|
229
|
450
|
|
RVC(H)X-00125
|
125
|
250
|
210
|
8-19
|
254
|
480
|
|
RVC(H)X-0150
|
150
|
285
|
240
|
8-23
|
267
|
550
|
|
RVC(H)X--200
|
200
|
340
|
295
|
8-23
|
12-23
|
292
|
630
|
|
RVC(H)X-0250
|
250
|
405
|
350
|
355
|
12-23
|
12-28
|
330
|
750
|
|
RVC(H)X-0300
|
300
|
460
|
400
|
410
|
12-23
|
12-28
|
356
|
820
|
|
RVC(H)X-0350
|
350
|
520
|
460
|
470
|
16-23
|
16-28
|
381
|
980
|
|
RVC(H)X-0400
|
400
|
580
|
515
|
525
|
16-28
|
16-31
|
460
|
1010
|
|
RVC(H)X-0450
|
450
|
640
|
565
|
585
|
20-28
|
20-31
|
432
|
1270
|
|
RVC(H)X-0500
|
500
|
715
|
620
|
650
|
20-28
|
20-34
|
457
|
1270
|
|
RVC(H)X-0600
|
600
|
840
|
725
|
770
|
20-31
|
30-37
|
508
|
1390
|
