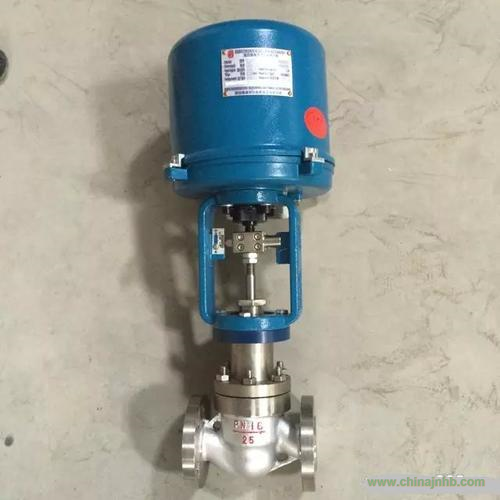

ZAZP型電動單座調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規?？晒┻x擇。
電子式單座調節閥特點
-
閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
-
可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
-
電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
-
調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
-
伺服放大器采用深度動態負反饋，可提高自動調節精度。
-
電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
-
電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
-
波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
電子調節閥主要選用材料
-
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
-
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
-
填料：聚四氟乙烯、柔性石墨
-
推桿、襯套：2Cr13
-
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
-
波紋管：1Cr18Ni9Ti電子單座調節閥主要技術參數
|
公稱通徑DN(mm)（閥座直徑dn）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
額定流量系數
|
直級
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程
|
16
|
25
|
40
|
60
|
|
公稱壓力PN(MPa)
|
1.0 1.6 4.0 6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許泄漏量
|
單座
|
硬密封：IV級 軟密封：VI級
|
|
套筒
|
硬密封：II級 軟密封：VI級
|
|
工作溫度t(℃)
|
-20~200 -40~250 -40~450 -60~450
|
|
信號范圍（mA.DC）
|
0~10 4~20
|
|
作用方式
|
電關式 電開式
|
|
使用環境溫度（℃）
|
電動調節閥：-20~70℃ 伺服放大器：0~50℃
|
|
使用環境濕度
|
電動調節閥：≤95% 伺服放大器：≤85%
|
|
電源電壓
|
220V 50Hz 380V 50Hz 24AC/DC
|
