作為可拆卸板式換熱器的一種，可拆半焊式板式換熱器大大拓展了可拆卸板式換熱器的應用領域，除了"經典"的液體之間的換熱外，可拆卸板式換熱器現在還可以用于高壓和／或流道相變。

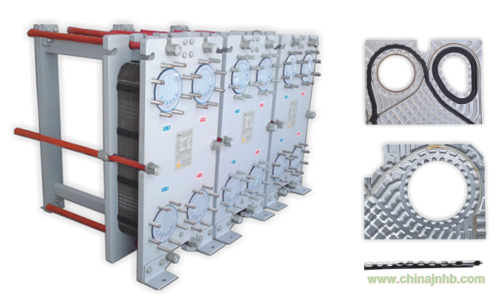

可拆半焊板片組由兩塊大小相同的板片經激光焊接而成，激光焊縫可耐較高靜壓和壓力變化，由于焊縫沒有使用其它材質的焊料，它可承受更頻繁的溫度變化，激光焊縫將剩余密封墊的長度縮短為原來普通膠墊式換熱器的10%，即使剩余膠墊處必須使用昂貴的特殊材質，它也更為經濟。
典型應用
氨制冷行業
高溫高壓流體
密封墊腐蝕流體
示意圖
接口位置根據流程組合及用戶要求而定
接口類型大小按常規或用戶要求提供。
詳細參數
|
型號＼項目
|
接口尺寸
|
B
|
B0
|
B1
|
H
|
H0
|
H1
|
L0
|
L
|
最大重量
|
|
HKB-50HD
|
50
|
330
|
140
|
290
|
915
|
640
|
150
|
3.5N
|
L0+500
|
250
|
|
HKB-100HX
|
100
|
460
|
225
|
410
|
1045
|
719
|
185
|
3.0N
|
L0+800
|
1500
|
|
HKB-100HD
|
100
|
460
|
225
|
410
|
1045
|
719
|
185
|
4.5N
|
L0+800
|
1500
|
|
HKB-150HX
|
150
|
625
|
290
|
450
|
1815
|
1286
|
275
|
3.0N
|
L0+1000
|
3000
|
|
HKB-150HD
|
150
|
625
|
290
|
450
|
1815
|
1286
|
275
|
4.5N
|
L0+1000
|
3000
|
