一、產品介紹

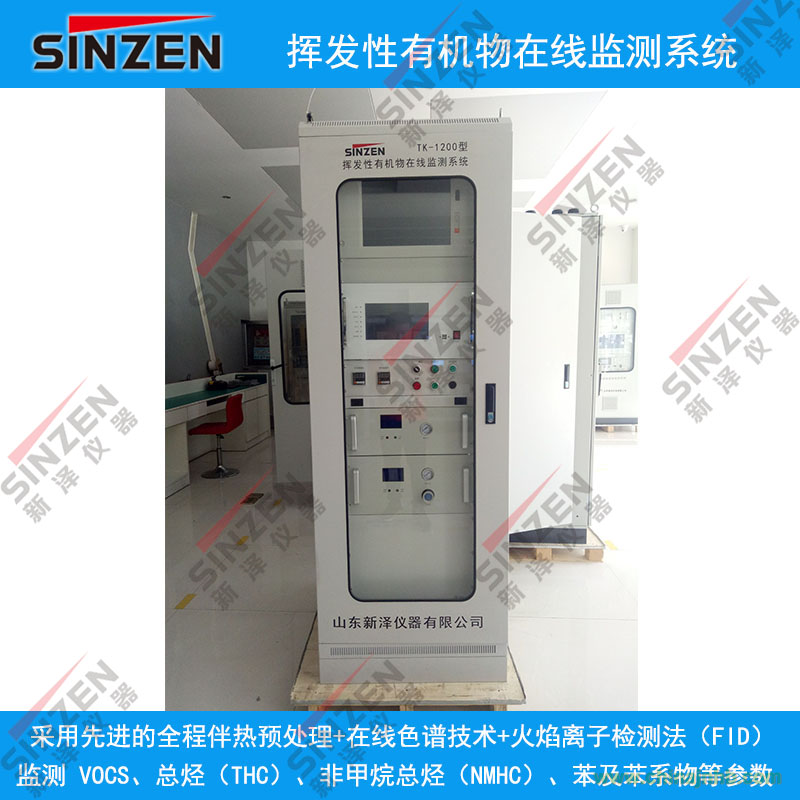

TK-1200揮發性有機物在線監測系統由氣態污染物監測子系統3100型在線氣相色譜儀（非甲烷總烴（NMHC）&苯系物）、煙氣參數監測子系統SVPT-100型皮托管(溫度、壓力、流速)和SSD-100濕度儀、系統控制及數據采集處理子系統、校準與輔助子系統四個基本部分組成。具體介紹如下：
TK-1200污染源揮發性有機物在線監測系統安裝場景示意圖
本系統由置于煙囪或煙道上的采樣探頭、伴熱管和溫壓流一體化探頭及濕度探頭，以及置于小屋中的控制機柜、標氣和氣體發生器組成。
采樣探頭負責煙氣采樣，內置陶瓷濾芯用于過濾煙氣中的粉塵。
伴熱管線高溫伴熱避免煙氣中水蒸氣冷凝。
溫壓流用于測量煙囪或煙道內煙氣的溫度、壓力和流速。
濕度儀用于測量煙囪或煙道內煙氣的濕度。
控制機柜內置電控單元、工控機、加熱盒、高溫泵等。
標氣用于校準分析儀表，零氣發生器、氫氣發生器、高純氮?dú)馄刻峁庠础?br />
空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭、溫壓流進行定期反吹。
二、技術指標
NMHC-CEMS室外部件的外殼或外罩達到GB/T 4208中IP55防護等級要求。
2、室內環境溫度: (15~35) ℃;室外環境溫度: (-20~50) ℃;
3、相對濕度: ≤85%;
4、大氣壓: (80~ 106) kPa;
5、供電電壓: AC (220+22) V, (50+1) Hz。
注:特殊環境條件下，系統設備的配置應滿足當?shù)丨h(huán)境條件的使用要求。
在環境溫度為(15~35) "C，相對濕度≤85%條件下，系統電源端子對地或機殼的絕緣電阻不小于20 MQ。
在環境溫度為(15~35) "C,相對濕度≤85%條件下，系統在1500V (有效值)、50Hz正弦波試驗電壓下持續1min,不出現擊穿或飛弧現象。
系統具有漏電保護裝置，具備良好的接地措施，防止雷擊等對系統造成損壞。
三、日常運行質量保證
3.1定期校準
a)具有自動校準功能的NMHC-CEMS每24h至少自動校準一-次儀器零點和量程，同時測試并記錄零點漂移和量程漂移;
b)無自動校準功能的NMHC-CEMS每7d至少校準--次儀器零點和量程,同時測試并
記錄零點漂移和量程漂移;
3.2定期維護
a)至少1個月檢查一次燃燒氣連接管路的氣密性;
b)對于使用氫氣發生器的，應按其說明書規定，定期檢查氫氣壓力、氫氣發生器電解液等，根據使用情況及時更換;
c)氫氣發生器每個月檢查一次變色硅膠的變色情況，超過2/3變色更換變色硅膠;
d)對于使用氫氣鋼瓶的，要每天巡檢鋼瓶氣的壓力并記錄，有條件的應做到一用一備;
e)至少每半年檢查一次零氣發生器中的活性炭和NO氧化劑,根據使用情況進行更換;
f)至少每1個月檢查一次NMHC-CEMS的過濾器、采樣管路的結灰，若發現數據異常應及時維護:
g)使用催化氧化裝置的NMHC-CEMS每年用丙烷標氣檢驗一次轉化效率，保證丙烷轉化效率在90%以上,否則需更換催化氧化裝置。
3.3定期校驗
a) 至少3個月做一次校驗;校驗用參比方法和NMHC-CEMS同時段數據進行比對;
b)當校驗結果不符合6.2.3中準確度指標要求時，則應擴展為評估NMHC-CEMS的準確度校正，直至達到要求，所取樣品數不少于9對。
