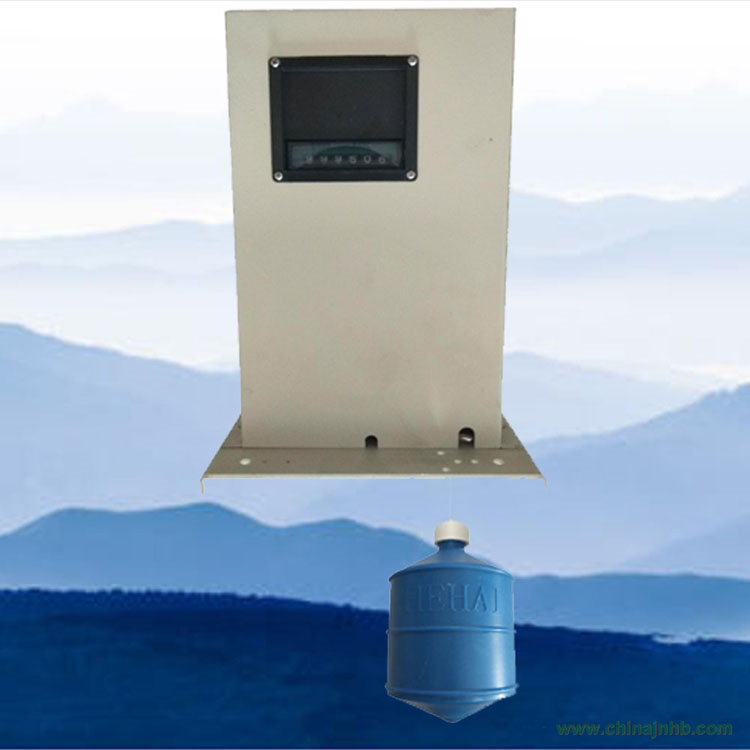

HSWH自收繩水位計應用恒力彈簧平衡原理，由恒力裝置及編碼器等部件組成。當被測水位高度發生位置變化時，水對浮子的浮力變化，彈簧組件轉動，收進或放出鋼絲繩，帶動編碼器轉動，輸出當前水位的相應高度。
編碼器可根據用戶需要輸出并行格雷碼、4~20mA電流信號值、485信號或SSI信號。本裝置安裝方便、適應性強、結構合理、體積小、分辨率高、 壽命長，有掉電后信號跟蹤記憶功能。它能夠長期用于液位測量并能保證性能的穩定可靠。
廣泛使用于對江河湖泊、水庫、船閘、水庫、水電站、水文站、水廠、以及石油化工等地表水或地下水的水位測量。
二、主要技術指標:
1、 基本參數
a、測量范圍：0-5、10、20、40米，按要求；
b、水位變率：< 100厘米/分
c、分辨力：1cm
d、水位輪啟動力矩：< 100克·厘米（0.0098N·m）
e、測量準確度：≤±2cm或0.2%F·S
2、 機械參數
a、水位輪工作周長：32cm
b、測量纜：Φ0.6mm包塑不銹鋼纜
c、浮子直徑：10cm
3、 電參數
a、格雷碼輸出：10-13位
b、輸出形式：接點通斷輸出 接觸電阻：≤0.5Ω；絕緣電阻：≥10MΩ
4、 通信接口（選裝）
a、格雷碼輸出（B）
b、RS485接口：MODBUS-RTU協議（M）
c、4～20mA模擬量信號輸出（A）
5、 使用環境
a、環境溫度：-25℃～85℃
b、相對濕度；<90%(40℃)
c、尺寸：外形尺寸：長304寬197高303mm
底板安裝固定孔：長275mmx寬150mm，4-M5x25螺釘
d、電源電壓：12-24VDC
三、工作原理
儀器結構、工作原理：
本儀器由浮子、鋼絲繩、恒力機構、測輪、傳感器、箱體、輸出插座等部分構成。
工作原理為：儀器以浮子感測水位變化，工作狀態下，浮子、恒力機構與鋼絲繩連接牢固，鋼絲繩懸掛在水位輪的“V”形槽中。恒力彈簧機構平衡錘起拉緊鋼絲繩和平衡作用，調整浮子的配重可以使浮子工作于正常吃水線上。在水位不變的情況下，浮子與恒力彈簧機構的力是平衡的。當水位上升時，浮子產生向上浮力，使恒力彈簧機構拉動鋼絲繩帶動水位輪作順時針方向旋轉，水位傳感器的顯示讀數增加；水位下降時，則浮子下沉，拉動鋼絲繩帶動水位輪逆時針方向旋轉，水位傳感器的顯示器讀數減小。
本系列水位傳感器的水位輪測量圓周長為32厘米，且水位輪與傳感器為同軸聯接，水位輪每轉一圈，傳感器轉三圈，輸出對應的32組數字編碼。當水位上升或下降，傳感器的軸就旋轉一定的角度，傳感器同步輸出一組對應的數字編碼（二進制循環碼，又稱格雷碼）。不同量程的儀器能夠輸出8192組不同的編碼，可以用于測量80米水位變幅。
通過與儀器插座相聯接的多芯電纜線可將編碼信號傳輸給觀察室內的電顯示器或計算機，用作觀測、記錄或進行數據處理；安裝有RS485數字通信接口的水位儀，可以直接與通信機、計算機相聯接，組成為水文自動測報系統、水情衛星遙測系統。
儀器的內置式RS485數字通信接口（選裝），具備選址、選通功能，能以二線制方式遠距離傳輸信息，在一對雙絞線信號線上可以驅動或接收多臺水位（或閘位）傳感器，實現遙測組網。
