QJB-W2.5/8穿墻泵

潛水穿墻泵廠家

潛水穿墻泵型號

污泥穿墻泵

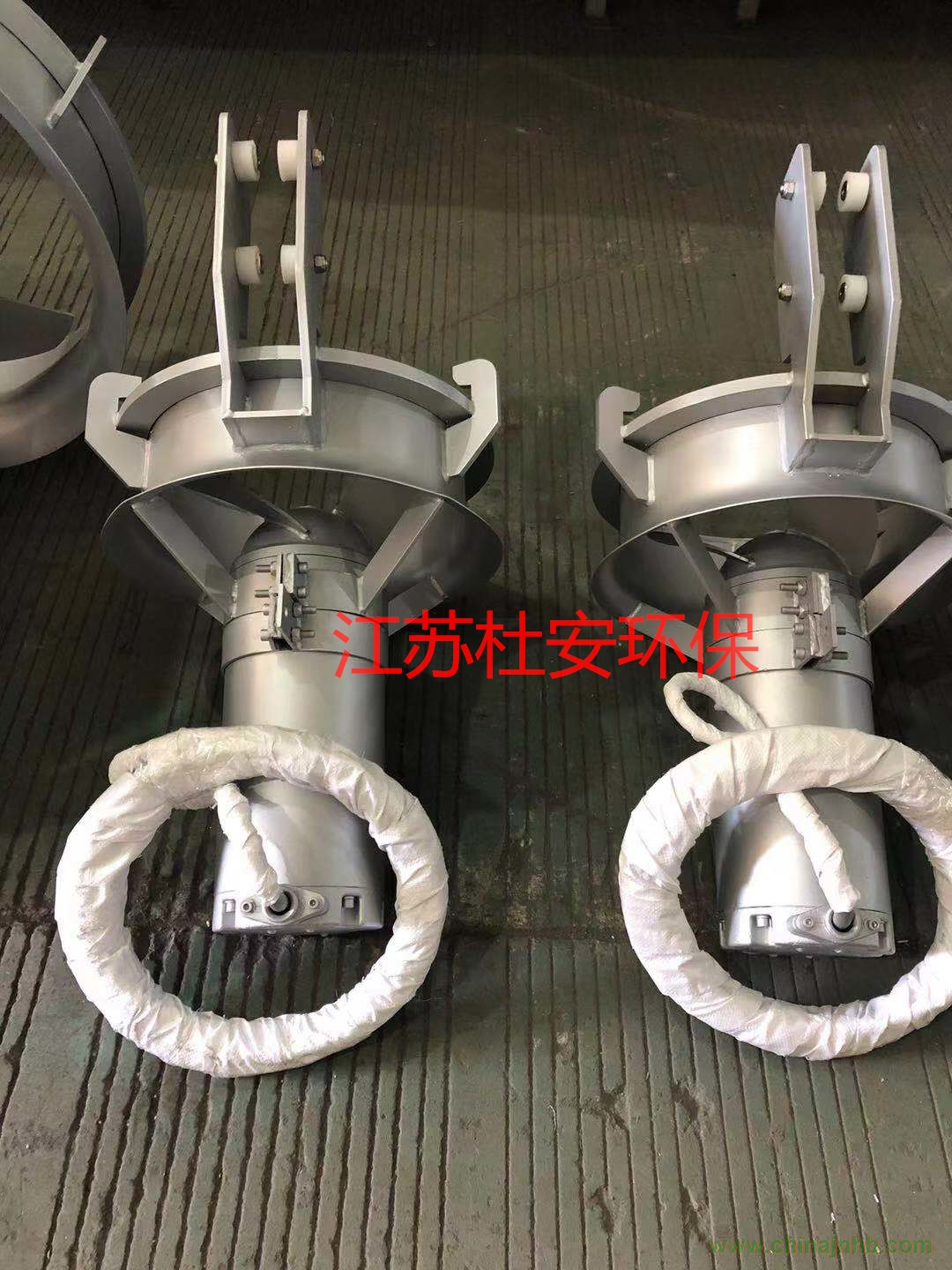

  江蘇杜安環保QJB-W2.5/8型潛水回流泵配單根導軌自動耦合系統，保證快捷的安裝、提升和維護，是在消化、吸收國外同類產品先進技術的基礎上研制成功的具有高效、防纏繞、無堵塞、自動藕合、高可靠性和自動控制等優點，在排送固體顆粒和長纖維拉圾方面，具有獨特功能。qjb-w型潛水回流泵是在引進德國潛水電機生產技術基礎上自行研發的產品，為二級污水處理廠混合液回流、反硝化脫氮的 專用設備，亦可用于地面排水、灌溉和廢水處理 過程中再循環等需要微揚程、大流量的場所。

杜安環保QJB-W2.5/8型潛水回流泵微揚程、大流量，效率高，葉輪具有高性能的水力設計結構，后掠式葉片具有自潔功能，抗堵塞、防纏繞，采用新的密封材料，兩道機械密封，材質為炭化鎢――炭化鎢，采用進口軸承，所有緊固件均為不銹鋼，可以使泵安全連續運行10000小時以上。QJB-W型潛水回流泵結構緊湊，操作維護簡單，安裝、維修方便，使用壽命長，主機采用鑄造或不銹鋼充壓成型結構，體積小、密度高、耐腐蝕、無噪音，設置漏電、漏水及電機過載等保護及報警裝置，確保廠品的安全性與可靠性。

潛水污泥穿墻泵的發展勢頭令人矚目

    潛水污泥穿墻泵的發展勢頭令人矚目

    污泥穿墻泵為二級污水處理混合液回流，反硝化脫氮的專用設備。亦可用于地面排水，灌溉和廢水處理過程中和再循環等需要微揚程，大流量場所。

   潛水污泥穿墻泵結構緊湊，體積小，重量輕，操作維護簡單、安裝方便快捷、使用壽命長，微揚程，大流量。該系列潛水污泥回流泵采用沖壓式不銹鋼潛水攪拌機作為泵送主機，葉輪轉速低，比轉速達到1600，所以機組流量大，揚程極低（能達到0.5米），非常適用于液位落差極小，流量要求極高的場合。

   潛水污泥穿墻泵由于回流筒體和葉輪間具有較大的流道空間，間隙狹小，且葉片為后掠型，使得介質中的各種固體顆粒，甚至是很容易纏繞的纖維類雜物，只要能進入污泥回流泵吸水口，就可以被毫無阻礙地輸送出去，水力模型采用流體分析軟件設計，水力效率高，且葉輪與高極數潛水電機直聯，機械損失小，使得潛水污泥穿墻泵機組效率極高。

   潛水污泥穿墻泵全不銹鋼結構，耐腐蝕性強。該系列潛水污泥回流泵采用全不銹鋼結構，整機外形流暢，美觀大方，零部件數少，標準化程度高。潛水污泥穿墻泵電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保護功能，使電機的工作更加安全可靠。

   潛水污泥穿墻泵機械密封的磨塊材質為耐腐蝕的碳化鎢或硬質合金，所有緊固件均為不銹鋼材質，采用導軌自動耦合安裝系統：將導軌固定在池壁上，同時安裝固定好岸上起吊裝置和穿墻出水管，污泥回流泵可以沿導軌自由上下滑動，安裝和維修極為方便。潛水污泥穿墻泵除穿墻出水管需要預埋外， 起重機 起重設備 起重機械導軌、起吊裝置用膨脹螺栓與池體聯接，無需預埋件。

潛水污泥回流泵結構介紹

潛水污泥回流泵由電纜、接線盒、電機、軸、密封、軸承、油室、葉輪等部件構成。

1、電纜：電纜采用特制水密電纜;

2、接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的;

3、電機：50Hz鼠籠式3相潛水異步電動機，F(xiàn)級絕緣，防護等級IP68。電機由周圍介質冷卻;

4、軸：電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗;

5、密封：靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離;

6、軸承：采用進口軸承，設計使用壽命可達100，000小時以上;

7、油室：油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液;

8、葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，高效、無阻運轉，且具有自清功能;

9、進口錐管：進口錐管的目的是為了形成最好的流動狀態;

10、排出接頭：排出接頭用于將進口錐管固定在出水管上;

11、引導裝置：引導裝置由兩根管子(導管)和上方導管夾具所組成。

定期對污泥回流泵進行保養，不但能夠延長污泥回流泵的使用壽命，而且可以減低設備磨損，降低維修成本。

水泵機組和管路在使用一段時期后，應做好以下保養工作。

(1)放盡水泵和管路內的剩水。

(2)如拆卸方便，可將水泵和管路拆下來，并清理干凈。

(3)檢查滾珠軸承，如內外套磨損、曠動、滾珠磨損或表面有斑點都要更換。尚可使用的用汽油或煤油將軸承清洗干凈后涂黃油保存。

(4)檢查葉輪上是否有裂痕或小孔，葉輪固定螺母是否松動，如有損壞應修理或更換。檢查葉輪減磨環處間隙，如超過規定值，應修理或更換。

(5)若水泵和管道都不拆卸時，應用蓋板將出口封好，以防雜物進入。

(6)傳動膠帶不用時，應把膠帶拆下，用溫水清洗擦干后保存在沒有陽光直接照射的地方，也不要存放在有油污、腐蝕物及煙霧的地方。無論在何種情況下，都不要使膠帶沾上機油、柴油或汽油等油類物質，不要對膠帶涂松香和其他粘性的物質。膠帶在使用前，須清除膠帶接觸面的白色粉末。

(7)把所有螺釘、螺栓用鋼絲刷刷洗干凈，并涂上機油或浸在柴油中保存。

穿墻泵安裝系統主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、導桿、穿墻管、拍門等組成。

專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸回流泵（主機）。穿墻管一般采用二次澆注的方法固定在墻中，吊架座、導桿采用膨脹螺栓固定，無需預留孔。為方便安裝與維護，防止葫蘆銹蝕損壞，回流泵安裝系統起吊用的起吊鏈與手拉葫蘆可快速裝拆。一般每臺潛水攪拌機配一起吊環鏈，而手拉葫蘆為多臺共用。

控制柜用作潛水攪拌機的啟動、停止和運行監視，根據用戶要求不同，可包括控制柜、端子箱、液位控制器等，并設有過載、缺相、短路、漏水等保護功能。詳見控制設備的隨機使用說明書。
