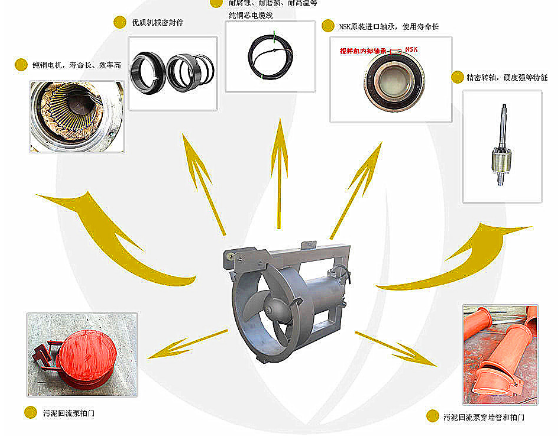

QW潛水回流泵的結構簡介：
a:三相電機，380V三相50HZ，防護等級IP68，定子絕緣等級F級，直接啟動。
b:軸承——用終身潤滑軸承，NSK或SKF原裝進口品牌，使用壽命超過40000小時。
c:葉輪——潛水回流泵配技術先進的軸向運行的三葉輪，葉輪具有良好的自清潔與免震動功能。葉輪的設計同時可以滿足大流量與低揚程的要求，并在軸向形成大流量。
d:密封——潛水回流泵采用瑞典飛力潛水電機密封技術，確保密封安全可靠。
e:密封監測——當水進入油室后，探頭側漏系統中的濕度傳感器將自動發出報警信號，以便及時查出，防止出現第二次故障。

f:溫度監測——潛水回流泵電機繞組采用國際先進安全的過熱保護工藝，一旦由于電機過載，介質溫度過高或其他原因造成過熱，溫度傳感器會在溫度超過許用溫度極限以前及時發出報警信號或自動關閉水泵。

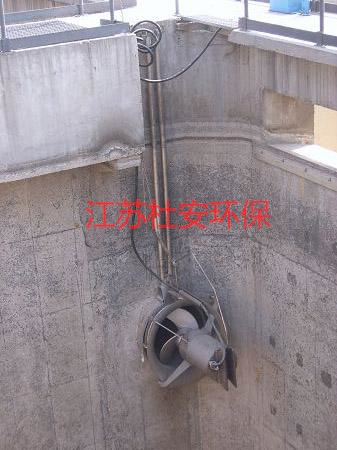

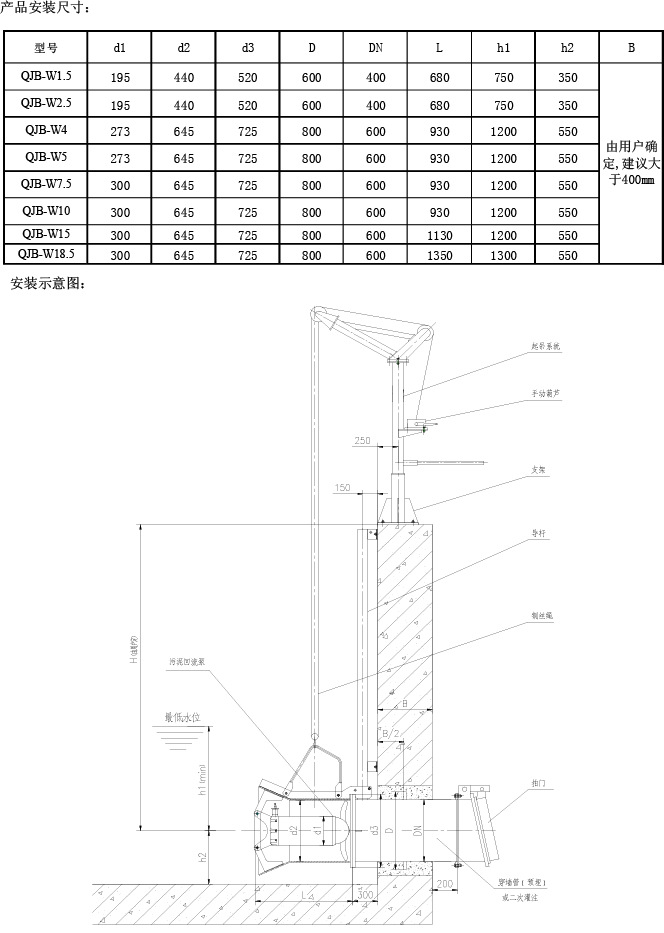

g:自動耦合系統——潛水回流泵配單根導軌自動耦合系統，保證快捷的安裝、提升和維護。

杜安環保QHW3/8系列潛水回流泵的三大特點：
第一：微揚程，大流量；第二：無堵塞，高效率；第三：全不銹鋼結構，耐腐蝕性強；

QWH潛水回流泵電機功率荒置：

配用功率：1.5-22KW 葉輪直徑：400-640mm 絕緣等級：F 材質：鑄造全不銹鋼/普通鑄鐵款（可根據客戶要求定做）

QHW3/8潛水回流泵主要材料

 主機外殼                          不銹鋼304

 軸                                不銹鋼420

葉輪                              不銹鋼304

 導流罩                            不銹鋼304

 穿墻管及拍門                不銹鋼304

 導桿、鋼絲繩、吊環                不銹鋼304

起吊裝置、轉向裝置                不銹鋼 304

     螺母、螺栓等緊固件                不銹鋼316

 機械密封                          碳化鎢/碳化鎢

控制柜　　　　　　　　　　　　　　不銹鋼304

潛水回流泵輸送介質中含有污泥，那么污泥會對泵的泵腔和轉子產生大量的磨損，那么就要求泵具有耐磨損性和易維護的特性，凸輪轉子泵那么就具備此特性。
建議使用江蘇杜安環保的新型齒輪泵，挺好用的，擁有多項專利，質量好，我們的轉子采用丁腈橡膠，具有很好的耐磨性和腐蝕性，泵腔內設有保護襯板，而且很容易維護，一個人就可以操作維護。

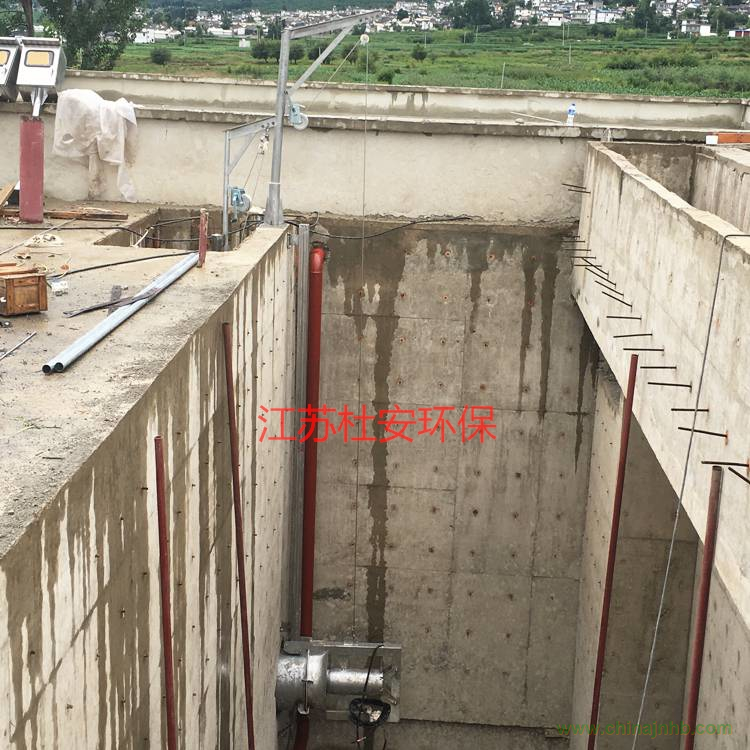

如果回流污泥泵及剩余污泥泵是潛污泵的話，一般會建有污泥回流池，則安裝在回流污泥池中；
如果兩者是干式泵的話，則安裝在泵房中，泵吸入口接沉淀池污泥管或者污泥池中；
個人覺得也可以在回流污泥泵管道上接三通將剩余污泥管連接，可以將剩余污泥泵省略掉。
