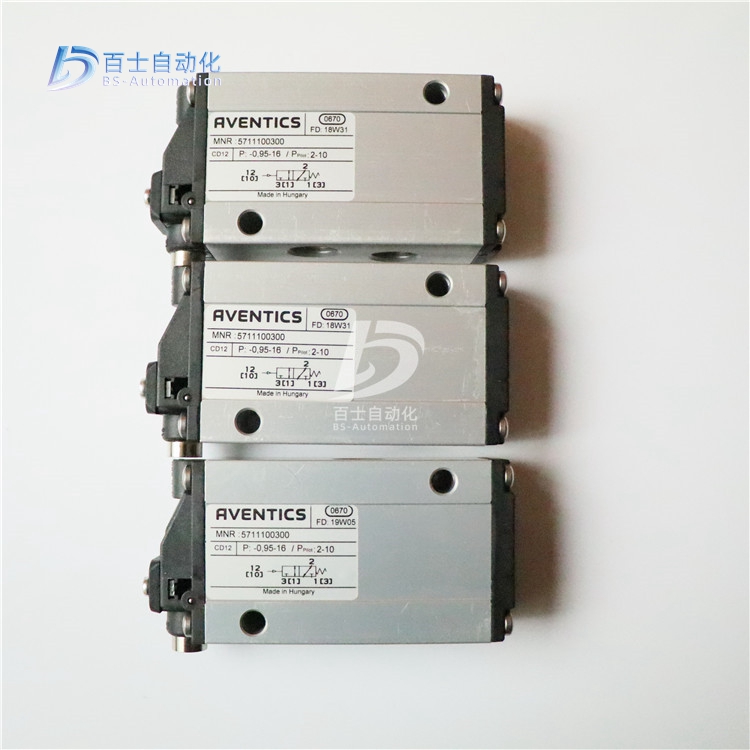

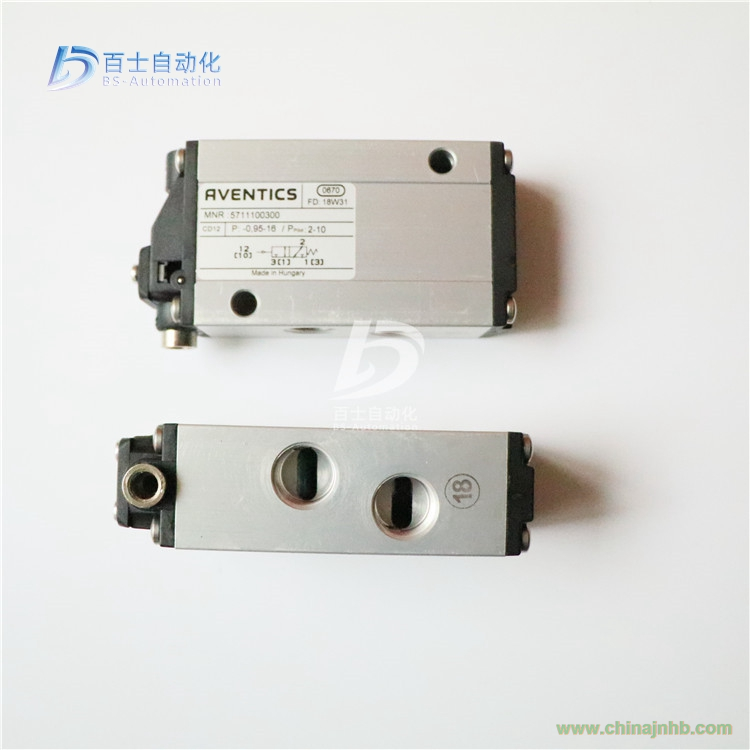

AVENTICS氣動閥5711100300，武漢百士自動化設備有限公司供應產品，德國安沃馳AVENTICS原廠原裝，價格優惠，現貨供應；

安沃馳AVENTICS二位三通換向閥, 系列 CD12-5711100300
操作元件 單面氣動操作
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
額定流量Qn 4000 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
操作 氣動
結構特點 滑閥，正重疊
操作 氣動
密封原理 軟密封
流量值 4000 l/min
工作壓力范圍 -0.95 ... 16 bar
控制壓力 小/大 2 ... 10 bar
低 / 高環境溫度 -25 ... 70 °C
介質溫度范圍 -25 ... 70 °C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 1 mg/m3
重量 0.71 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 TC15-0820058126
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,氫化-腈-樹膠
標準化電路接口 ISO 15217
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 1500 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
密封原理 軟密封
最低 / 最高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1500 l/min
標準化電路接口 ISO 15217
防護等級 帶接口 IP65
暫載率 100 %
在多線路導線板上的組裝 P-導線板
擰緊螺栓的最小扭力 2.5 Nm
備注 這僅是一個配置例子，實際供貨產品可能與圖片有所不同
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的最高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS氣動閥5711100300

氣動操作
系列840
Qn=200l/min
安沃馳AVENTICS二位四通換向閥,系列840
5718400000
安沃馳AVENTICS二位四通換向閥,系列840
5718410000系列WV02
Qn=250-500l/min
安沃馳AVENTICS二位五通換向閥,系列WV02
0820238001
0820238002
安沃馳AVENTICS三位五通換向閥,系列WV02
0820239001
0820239002
0820239003
系列ST
Qn=280l/min
安沃馳AVENTICS二位三通換向閥,系列ST
0820212001
0820213001
安沃馳AVENTICS二位五通換向閥,系列ST
0820204006
0820204003
0820205003
0820205006
系列579，589
Qn=520-850l/min
安沃馳AVENTICS二位三通換向閥,系列589
5894400000
5894600000
5894400010
5894600010
安沃馳AVENTICS二位三通換向閥,系列579
5794400000
5794600000
5794400010
5794600010
安沃馳AVENTICS二位三通換向閥,系列579
5790600000
5791600000
5792600000
5790600010
5791600010
5792600010
系列TC08
Qn=600-800l/min
安沃馳AVENTICS2x二位三通換向閥,系列TC08
R422102094
R422102095
R422102096
安沃馳AVENTICS二位五通換向閥,系列TC08
0820260001
0820260002
0820260003
0820260004
安沃馳AVENTICS三位五通換向閥,系列TC08
0820261001
0820261002
0820261003
系列740
Qn=700-950l/min
安沃馳AVENTICS二位五通換向閥,系列740
5717400000
5717450000
安沃馳AVENTICS二位五通換向閥,系列740-CP
5717451000
安沃馳AVENTICS二位五通換向閥,系列740
5717410000
5717460000
安沃馳AVENTICS二位五通換向閥,系列740-CP
5717461000
CD04系列
Qn=900l/min
安沃馳AVENTICS二位三通換向閥,系列CD04
5710200100
安沃馳AVENTICS二位三通換向閥,系列CD04
R412005941
安沃馳AVENTICS二位五通換向閥,系列CD04
5710300100
R412012543
安沃馳AVENTICS二位五通換向閥,系列CD04
5710301100
R412008116
CD04系列-inch
Qn=900l/min
安沃馳AVENTICS二位三通換向閥,系列CD04
R412013298
安沃馳AVENTICS二位五通換向閥,系列CD04
R412013299
安沃馳AVENTICS二位五通換向閥,系列CD04
R412013300
系列CD07
Qn=900-1400l/min
安沃馳AVENTICS二位二通閥,系列CD07
5710409000
安沃馳AVENTICS二位三通換向閥,系列CD07
5710400100
5710401100
安沃馳AVENTICS二位三通換向閥,系列CD07
5710400000
5710400090
5710401000
安沃馳AVENTICS二位五通換向閥,系列CD07
5710500100
5710501100
安沃馳AVENTICS二位五通換向閥,系列CD07
5710500000
5710509300
5710501000
安沃馳AVENTICS二位五通換向閥,系列CD07
5710500190
5710501190
安沃馳AVENTICS三位五通換向閥,系列CD07
5710502100
5710502110
5710502120
安沃馳AVENTICS三位五通換向閥,系列CD07
R412008118
系列TC15
Qn=1100-1500l/min
安沃馳AVENTICS2x二位三通換向閥,系列TC15
R422102229
R422102230
R422102231
安沃馳AVENTICS二位五通換向閥,系列TC15
0820258001
0820258002
0820258003
0820258004
安沃馳AVENTICS三位五通換向閥,系列TC15
0820259001
0820259002
0820259003
系列563,565,567
Qn=1350-13620l/min
安沃馳AVENTICS二位三通換向閥,系列563
5632010000
5632310000
5632510000
安沃馳AVENTICS二位三通換向閥,系列565
5652010000
5652310000
5652510000
安沃馳AVENTICS二位三通換向閥,系列567
5672010000
5672310000
5672510000
系列CD12
Qn=3600-4100l/min
安沃馳AVENTICS二位三通換向閥,系列CD12
5711100300
安沃馳AVENTICS二位三通換向閥,系列CD12
5711100200
安沃馳AVENTICS二位五通換向閥,系列CD12
5711000100
5711000300
5711001100
安沃馳AVENTICS二位五通換向閥,系列CD12
5711000000
R412013343
R412013344
安沃馳AVENTICS三位五通換向閥,系列CD12
5711200050
5711200060
R414002380
1、換向閥的結構特點及工作原理換向閥按結構可分為提動閥（或稱截止閥）和滑動閥，根據兩者的相對位置，有常閉型和常開型兩種 。
其中提動閥又可分為球座閥和盤座閥。
滑動閥可分為縱向滑軸閥、縱向滑板閥和旋轉滑軸閥。
1.提動閥
提動閥是利用圓球、圓盤、平板或圓錐閥芯，在垂直方向相對閥座移動以控制通路的開或切斷。
1.球座閥
這種換向閥結構緊湊、簡單，可安裝各種類型的驅動頭。對于直接驅動方式來說，驅動推桿動作的驅動力限制了其應用。大流量時，閥芯有效面積也大，需要較大的驅動力才能將閥口打開，因此，此類型換向閥通徑不宜過大。這種閥的操作皆由手動或機械驅動，彈簧復位。
1.提動閥： 2位3通
此時，P、A、0三個孔口同時相通，而發生串氣現象。實際上，對于快速切換的閥，這種串氣現象對閥的動作不存在什么影響。但緩慢切換時，應予以注意。
1.提動閥： 盤座閥常閉型
這種換向閥采用圓盤密封結構，較小的閥芯位移就可產生較大的過流面積，具有響應快、抗污染能力強、壽命長、具有較大通流能力的特點。
1.提動閥： 盤座閥常開型
這種換向閥采用圓盤密封結構，較小的閥芯位移就可產生較大的過流面積，具有響應快、抗污染能力強、壽命長、具有較大通流能力的特點。
1.提動閥： 壓力平衡閥
為了使提動（截止式）閥密封可靠，操縱方便，另一種方法是采用壓力平衡的方法，在閥桿兩側增加了活塞，活塞受氣壓作用面積和閥心受壓面積相等，這種閥稱為壓力平衡式閥。由于初始狀態時，工作氣壓作用在閥桿上的合力為零，使開啟閥門的操作力大大降低。
2.滑動閥：滑動閥是利用滑柱、滑板或旋轉滑軸利用滑柱、滑板或旋轉滑軸 在閥體里運動，來實現氣路通斷的閥 。
2.滑動閥：縱向滑柱式，具有記憶
2.滑動閥： 縱向滑板閥，縱向滑板閥是利用滑柱的移動帶動滑板來接通或斷開各通口?；蹇繗鈮夯驈椈蓧合蜷y座，能自動調節。這種閥的滑板既使產生磨耗，也能保證有效的密封。
3.延時閥： 延時閥是一種時間控制元件，它的作用是使閥在一特定時間發出信號或中斷信號，在氣動系統中做信號處理元件。延時閥是一個組合閥，由二位三通換向閥、單向可調節流閥和氣室組成。二位三通換向閥既可以是常閉式，也可以是常開式。
3.延時閥： 若壓縮空氣是潔凈的，且壓力穩定，則可獲得精確的延時時間。通常，延時閥的時間調節范圍為0 ～ 30秒，通過增大氣室，可以使延時時間加長。延時閥通常帶可鎖定的調節桿，可用來調節延遲時間。
4.單向閥： 單向閥是指氣流只能向一個方向流動而不能反向流動的閥，且壓降較小。單向閥的工作原理、結構和職能符號與液壓傳動中的單向閥基本相同。這種單向阻流作用可由錐密封、球密封、圓盤密封或膜片來實現。利用彈簧力將閥芯頂在閥座上，故壓縮空氣要通過單向閥時必須先克服彈簧力。
5.梭閥：梭閥又稱為雙向控制閥。有兩個輸入信號口1和一個輸出信號口2。若在一個輸入口上有氣信號，則與該輸入口相對的閥口就被關閉， 同時在輸出口2上有氣信號輸出。這種閥具有“或”邏輯功能，即只要在任一輸入口1上有氣信號，在輸出口2上就會有氣信號輸出
5.梭閥： 梭閥在邏輯回路和氣動程序控制回路中應用，常用作信號處理元件。為數個輸入信號需連接（并聯）到同一個出口的應用方法，所需梭閥數目為輸入信號數減一。
5.梭閥 ：梭閥的應用實例，用兩個手動按鈕1S1和1S2操縱氣缸進退。當驅動兩個按鈕閥中的任何已一個動作時，雙作用氣缸活塞桿都伸出。只有同時松開兩個按鈕閥，氣缸活塞桿才回縮。梭閥應與兩個按鈕閥的工作口相連接，這樣，氣動回路圖才可以正常工作。
6. 雙壓閥：雙壓閥又稱“與”門梭閥。在氣動邏輯回路中，它的作用相當于“與”門作用。該閥有兩個輸入口1和一個輸出口2。若只有一個輸入口有氣信號，則輸出口2沒有氣信號輸出，只有當雙壓閥的兩個輸入口均有氣信號，輸出口2才有氣信號輸出。雙壓閥相當于兩個輸入元件串聯。
6.雙壓閥：與梭閥一樣，雙壓閥在氣動控制系統中也作為信號處理元件，數個雙壓閥的連接方式，只有數個輸入口皆有信號時，輸出口才會有信號。雙壓閥的應用也很廣泛，主要用于互鎖控制、安全控制、檢查功能或者邏輯操作。
6.雙壓閥：為一個安全回路。只有當兩個按鈕閥1S1和1S2都壓下時，單作用氣缸活塞桿才伸出。若二者中有一個不動作，則氣缸活塞桿將回縮至初始位置。
7. 快速排氣閥： 快速排氣閥可使氣缸活塞運動速度加快，特別是在單作用氣缸情況下，可以避免其回程時間過長。為了降低排氣噪聲，這種閥一般帶消聲器。
7.快速排氣閥： 快速排氣閥用于使氣動元件和裝置迅速排氣的場合。為了減小流阻，快速排氣閥應靠近氣缸安裝，例如，把它裝在換向閥和氣缸之間(應盡量靠近氣缸排氣口，或直接擰在氣缸排氣口上)，使氣缸排氣時不用通過換向閥而直接排出。這對于大缸徑氣缸及缸閥之間管路長的回路，尤為需要。
