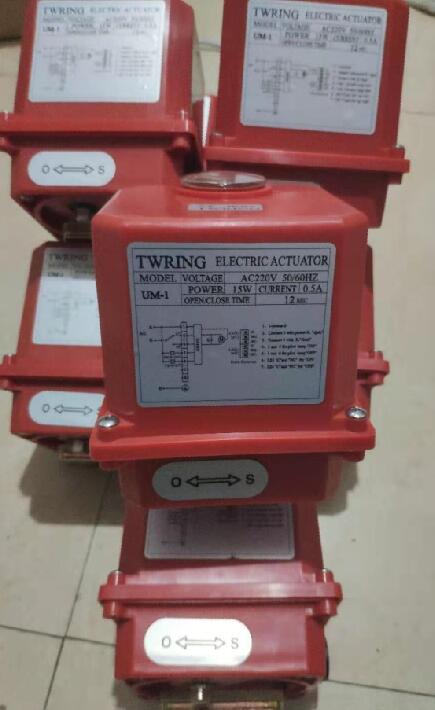

UM-1電動執行器
主要特性：
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用全銅電機，低耗電,輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3.受動結構—不通電時，無需扳動離合器
手柄可進行手動操作。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈可供選擇(有源或無源信號輸出反饋閥門開關位置)。
5. 干燥器—干燥器可供選擇,用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7.安裝—底部安裝尺寸符合ISO5211國際標準，適應性強。可以垂直安裝，也可以水平安裝。
8.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
9.齒輪—傳輸扭距大，平穩且耐磨，體積小,使用壽命長。
10.PCB板—結構緊湊合理，將PCB板內置于機殼內。
11.電源—多電源選擇,AC220V,DC24V,AC110V,AC380V
12.殼體接縫均有防水密封件,電動執行器開啟速度平穩,能有效避免水錘現象,以增加管件壽命.
規格參數:
|
特征
|
Mod.
UM-1
|
Mod.
UM-1
|
Mod.
R-7
|
Mod.
R-7
|
|
電壓
|
220VAC / 110VAC
|
24VDC
|
220VAC / 110VAC
|
24VDC
|
|
開關時間(S/90°)+/-10%
|
12S
|
1 S
|
2.5S
|
15S
|
5S
|
24S
|
24S
|
|
輸出扭力值(Nm)+/-10%
|
50
|
13
|
18
|
50
|
18
|
70
|
70
|
|
防護等級
|
IP67
|
IP67
|
IP67
|
IP67
|
|
旋轉角度(°)
|
90°180°
270°
|
90°180°270°
|
90°180°
270°
|
90°180°
270°
|
|
工作溫度(℃)
|
-20℃~70℃
|
-20℃~70℃
|
-20℃~70℃
|
-20℃~70℃
|
|
限位開關
|
4 SPDT micro
|
4 SPDT micro
|
4 SPDT micro
|
4 SPDT micro
|
|
電纜接頭
|
M20*1.5
|
M20*1.5
|
M20*1.5
|
M20*1.5
|
|
功率
|
15W
|
15W
|
10W
|
10W
|
|
凈重KG
|
2
|
2
|
3
|
3
|
