藍深潛水攪拌機葉輪，藍深QJB5/12-620/3-480S

藍深污水攪拌機

藍深不銹鋼潛水攪拌機

潛水攪拌機配套裝箱資料

1、潛水攪拌機裝置的總體布置圖，結構總裝圖，詳細的技術規格，裝配結構、零件材料和防護涂層說明，以及設備的外形尺寸和安裝、維修運行所需的空間要求。

2說明設備的性能參數并提供潛水攪拌機的性能曲線圖。

3提供樣本及帶有安裝指導的中文版操作和維修手冊。

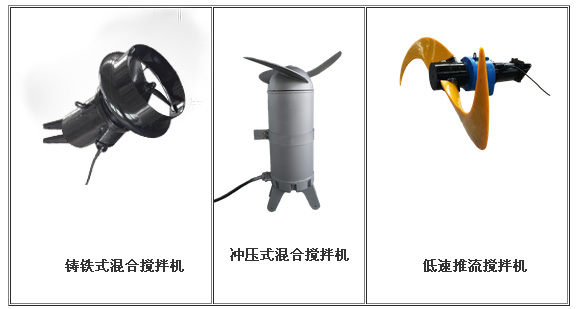

藍深不銹鋼潛水攪拌機結構性能

潛水攪拌機由潛水電機、攪拌葉輪、密封機構、減速機構、安裝系統、電控設備等部分

構成?？傮w要求如下：

1、攪拌器安裝軸承罩、主軸和攪拌槳葉。如采用水平攪拌器，賣方需確保密封。

2、接觸被攪拌污泥混合液的攪拌器部件的材質，適用于污泥混合液的特性，而且能耐

磨損和腐蝕。同時，攪拌器創建水流，加強攪拌功能，防止污泥沉淀及產生死角。

3、每臺攪拌器及其附屬設備的布置便于操作、維修和拆卸，而且不中斷裝置的運行。

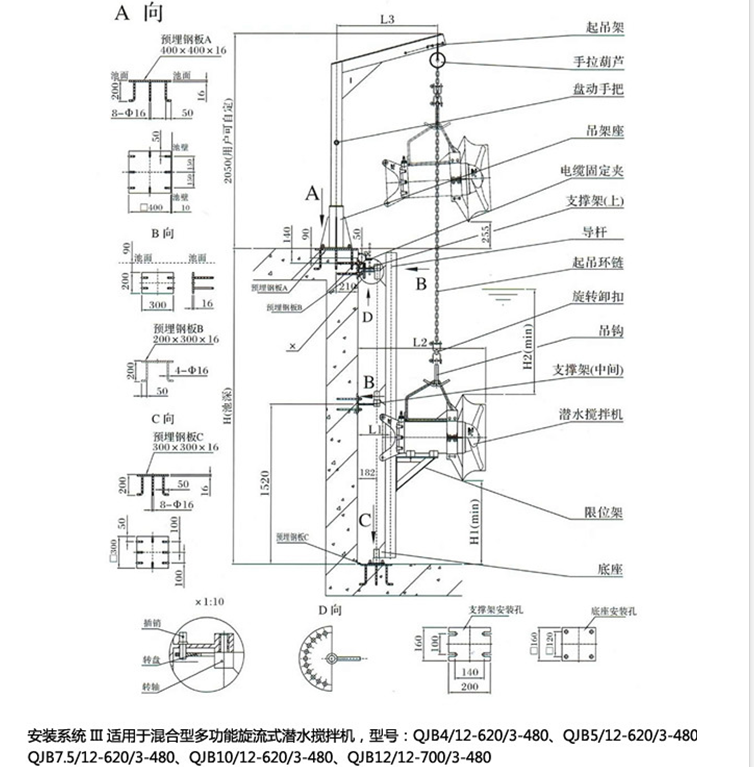

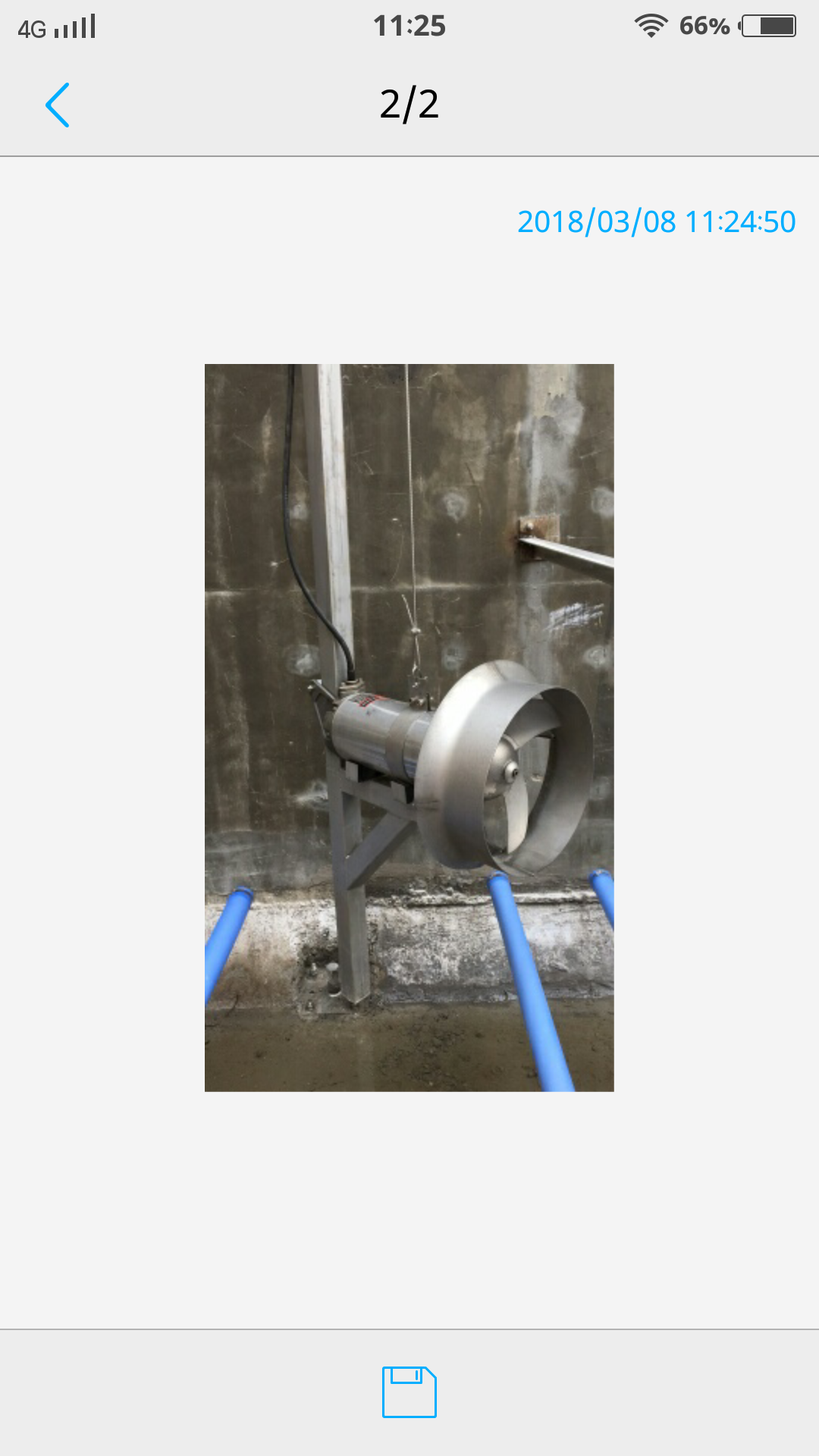

4、導軌系統可自由調整攪拌器的提升和下降，并無需排空水池情況下拆卸和安裝攪拌

器，攪拌器全部的重量受力在一個支架上，并且這個支架可承受攪拌器產生的推力。

5、為便于檢修攪拌器，需安裝提升系統，包括導軌、提升索、水上提升支架和電纜固

定件等。攪拌機殼體結構由方便固定提升索的設計或配置，安裝攪拌器也不必把池子防空。

6、攪拌器的電機殼體由優質不銹鋼制造，殼體厚度足以承受荷載，其表面加工平整光滑。

7、葉輪用不銹鋼制造，且經動平衡實驗。葉輪與軸中間應裝有鎖定裝置，以防轉動時

松動，葉片設計需考慮自清潔及免振功能。

8、攪拌器的電機和葉輪采用直聯式傳動方式，軸由不銹鋼制造，軸能承受所有軸向和

徑向載荷。

9、潛水攪拌機的防護等級為 IP68，絕緣等級為 F，潛水電機可連續運行，每小時可啟

動至少 15 次，潛水電機與攪拌器應是同一廠家制造。

藍深潛水攪拌機主要零部件材料：

電機殼體 SS304 不銹鋼

主軸 2Cr13

葉槳 SS304 不銹鋼

提升系統 SS304 不銹鋼

提升鋼絲繩 SS304 不銹鋼

水下安裝系統 SS304 不銹鋼

緊固件(螺栓、螺母、墊片) SS304 不銹鋼導軌架 SS304 不銹鋼

機械密封 雙端面機械密封，耐腐蝕的碳化鎢/SS304 不銹鋼（外露緊固件）

現場控制箱體：       SS304 不銹鋼

電氣技術要求

4.3.1 電動機及軸承

（1）電動機選型按 F 級考慮，B 級溫升，選用高原型電機，高效節能型，并滿足

GB18613-2012 標準國家 2 級能效等級電機。

（2）電動機轉子采用銅條結構，導體和端環之間采用可靠的焊接工藝，并應采取防止導條斷裂的可靠措施，經高精度動平衡校驗，電動機運轉平穩，振動速度有效值不高于

1.5mm/s。

（3）對于滑動軸承電機，應選擇端蓋式球面滑動軸承，投標方確保電動機運行期間不

漏油。如發生漏油情況，在電機生命周期內免費維修。

（4）電動機前后端有軸承注油孔。

（5）電動機必需與它所驅動的設備運行條件、維護條件一致，電動機功率及啟動特性

滿足被驅動設備整個性能范圍內的要求。

（6）電動機噪音及振動滿足相關 GB 規定。

（7）電動機按冷態啟動兩次或熱態啟動一次進行校驗，定子導體溫度不應超過 120 度，

電動機起動電流及啟動時間計算書應提供給買方。

（8）電機能再全浸沒條件下連續運行、間歇運行和長期停止狀態（正常工藝停機）后恢復運行，攪拌器再整個運行中保持平穩狀態，電動機設計使用壽命不少于 30 年，電動機應能夠連續滿負荷運行超過 16000 小時，而不需要停機維修。供方應根據電動機數據表中的規定，提高電動機效率，電動機效率不低于 GB 30254-2013 中的 2 級能效。GB30254-2013中未做規定的 10kV 電機的能效標準，按照 6kV 相應規格的 2 級能效標準降 0.2 個百分點執行。

（9）電機質量證明文件、運行使用說明書、維護說明書、裝配圖和安裝說明書、電動機總圖及安裝圖(全部外形尺寸、裝配尺寸、內部風道、基礎留孔、荷重等)、轉速---轉矩特性曲線、啟動特性曲線，起吊方式、繞線方式、絕緣材料形式、線圈溫升、堵轉扭矩、制動扭矩、制動電流、滿載電流、功率因數、旋轉方向等。

（10）電動機現場試驗：振動試驗、電動機噪聲測量、電動機絕緣試驗等符合要求。

（11）電動機外殼應提供用于連接接地線的螺栓。

（12）當電源電壓與額定電壓的偏差不超過±10%時，電動機輸出功率須連續保持為額

定值，此時溫升按 B 級（絕緣等級為 F 級）考核。

（13）電機的絕緣等級應該遵循 IEC 標準。繞組絕緣等級應為“F”級，在較大額定值連續運行時的溫升為“B”級，接線盒應有相同絕緣等級。

（14）電動機在電源系統發生 0.3 秒內的晃電情況下，電動機端子電壓應能 3 秒內恢復到 80%，并再加速并恢復到正常運行水平。

（15）電源頻率為額定值 50Hz 時,  電源電壓在 75%額定電壓時，電機能連續運行 2 分

鐘而無有害過熱。（即電機任何部位較高表面溫度不超過 T2 組所允許的溫度 135℃）
