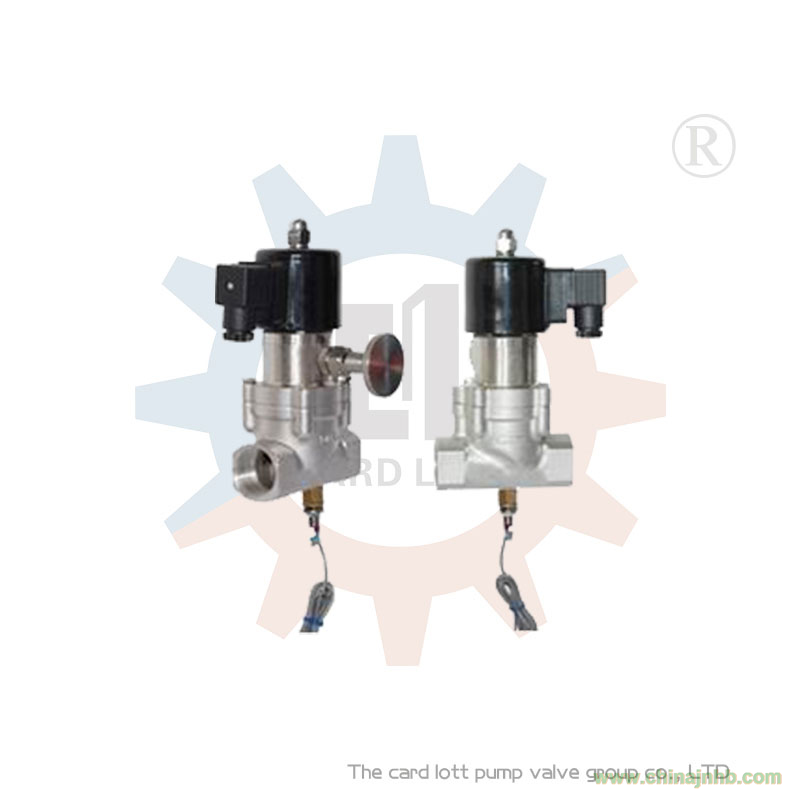

進口帶信號反饋電磁閥產品概述:
進口帶信號反饋電磁閥,電磁閥里有密閉的腔,在不同位置開有通孔,每個孔都通向不同的油管,腔中間是閥,兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體就會被吸引到哪邊,通過控制閥體的移動來檔住或漏出不同的排油的孔,而進油孔是常開的,液壓油就會進入不同的排油管,然后通過油的壓力來推動油缸的活塞,活塞又帶動活塞桿,活塞桿帶動機械裝置動。
進口帶信號反饋電磁閥產品特征:
獨特設計、與介質非接觸式信號返饋、信號返饋靈敏,能可靠指示閥的開閉,特別適合自動化程度高的閉路系統。帶信號電磁閥參照各系列電磁閥中的特點應用,能反映電磁閥是處于開啟或關閉狀態。
進口帶信號反饋電磁閥工作原理:
常閉——當線圈通電時,先導閥芯吸合,先導孔打開,閥上腔卸壓,活塞靠下腔介質壓力推動,電磁閥打開。
當線圈斷電時,先導閥芯靠彈簧復位,先導孔關閉,閥上腔由活塞節流孔增壓和復位彈簧的推力,電磁閥關閉。
常開——當線圈通電時,先導閥芯靠彈簧復位,先導孔關閉,閥上腔由活塞節流孔增壓和復位彈簧的推力,電磁閥關閉。
當線圈斷電時,先導閥芯靠彈簧復位,先導孔打開,閥上腔卸壓,活塞靠下腔介質壓力推動,電磁閥打開。
信號反饋—— 當電磁閥打開時,信號公共線和開信號線接通; 當電磁閥關閉時,信號公共線和關信號線接通。
進口帶信號反饋電磁閥基本參數:
公稱通徑
|
DN1~500mm
|
原理結構
|
先導活塞式
|
環境溫度
|
-10~+50℃ -40~+80℃
|
線圈溫度
|
<+50℃、<+85℃
|
控制方式
|
常閉、常開、自保持
|
公稱壓力
|
0.1~15.0Mpa
|
閥體材質
|
鑄鋼、不銹鋼304、316
|
適用介質
|
氣、水、油、蒸汽、燃?xì)狻⒏g性流體
|
介質溫度
|
-20~+100℃
|
介質粘度
|
小于50CSt (大于50時需定制)
|
防護性能
|
防水、防塵、防爆(Exd IICT5)、防腐
|
閥芯材質
|
均為不銹鋼
|
接線方式
|
接線座式、引線式、插頭式
|
電源電壓
|
DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V;
AC24V、AC36、AC110V、AC127V、AC220V、AC380V
|
連接方式
|
法蘭、內螺紋、外螺紋、卡套、焊接
|
泄 漏 量
|
零泄漏
|
備 注
|
特殊型可定制
|
1、電磁閥如出口壓力大于進口壓力,閥將反向?qū)ǎ藭r(shí)應安裝止回閥。
2、介質中有雜質,請安裝過濾網30-100目/寸。
3、電磁閥水平安裝,即線圈在上zui佳,如需垂直安裝,特別提出。
4、公司專門為你設計特殊需要的產品。
