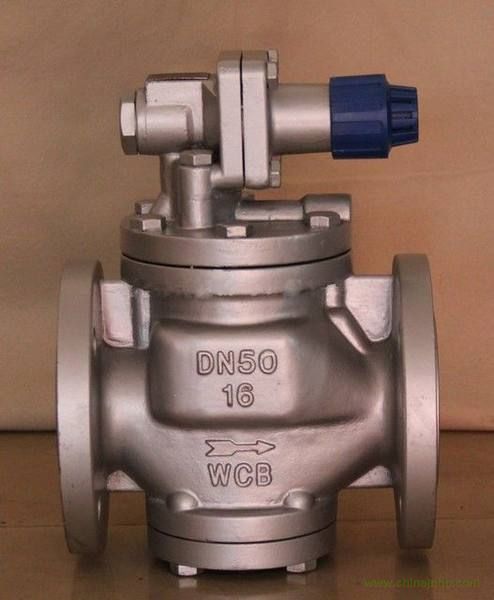

高靈敏度蒸汽減壓閥
本系列蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
本產品主要用于空汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
YG13H/Y型內螺紋高靈敏度蒸汽減壓閥結構特點和用處本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
YG43H/Y系列主要技術參數和性能指標
|
公稱壓力(Mpa)
|
1.0
|
1.6
|
|
殼體試驗壓力(Mpa)*
|
1.5
|
2.4
|
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
|
高進口壓力(Mpa)
|
1.0
|
1.6
|
|
出口壓力范圍(Mpa)
|
0.04-0.6
|
0.04-1.0
|
|
壓力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
|
小壓差(Mpa)
|
0.05
|
0.07
|
|
滲漏量
|
GB12245-1989
|
YG43H/Y系列主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座 閥瓣
|
2Cr13
|
|
缸套 活塞
|
鋁鐵青銅
|
|
膜片
|
PH15-7Mo
|
|
活塞環
|
對位聚苯
|
|
導閥座 導閥瓣
|
2Cr13
|
|
主閥彈簧
|
50CrVA
|
|
導調主彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
YG43H/Y系列流量系數(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
