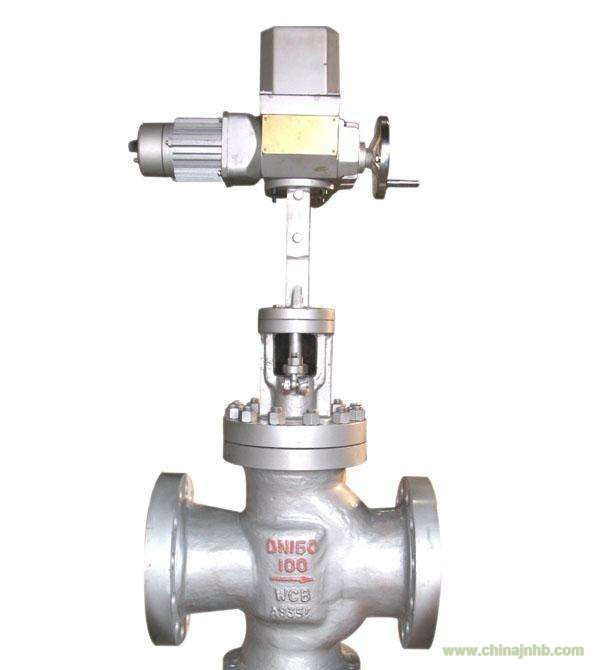

電動蒸汽減壓閥產品簡述：

電動蒸汽減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。電動蒸汽減壓閥采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用SKZ型或其它型直行程電動執行器實現遙控和自動控制。電動減壓閥的減壓比用到0.6較為合適。電動蒸汽減壓閥主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

電動蒸汽減壓閥產品應用：

Y45調節機構采用杠桿式，可配用SKJ型或其它型角行程電動執行器，實現遙控和自動控制。

Y945調節壓力可配用ZKZ型或其它型直行程電動執行器實現遙控和自動控制。

該電動雙閥座蒸汽減壓閥主要用于蒸汽管路,調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

電動雙閥座蒸汽減壓閥技術參數：

鑄鋼 GB/T 12229 WCB

根據工作介質壓力、溫度可選用不同材質

限制條件

閥體設計條件：PN25-100 DN50-400

工作溫度：

飽和蒸汽：Y45 t≤ 425℃

Y945 t≤250℃

Ys945 t≤ 425℃(帶散熱片)

壓力控制范圍：進出品減壓比為0.6

連接方式

法蘭式 RF FM RJ

執行標準：JB79 GB1993 ANSI B16.5等

電動雙閥座蒸汽減壓閥尺寸圖

電動雙閥座蒸汽減壓閥流通能力參數：

公稱能徑 50 65 80 100 125 150 200 250 300 350 400

流能面積c㎡ 5 9.5 12 24 38 44 72 108 190 270 317

網罩流通面積c㎡ 60 78 98 134 191 220 253 452 615 875 1160流通面積、網罩流通面積可根據用戶需要設計制造。

電動執行器選配及性能：

公稱通徑 50 65 80 100 125 150 200 250 300 350 400

配執行機構型號 ZKZ-310BC ZKZ-410BC/ZKZ-510BC ZKZ-510BC ZKZ-610BC

行程 25 30 50/30 50 60

推力（N） 4000 6400/16000 16000 25000

全行程時間（S） 20 32 37 62

輸入信號 4-20mA DC

供電電源 220V 50HZ

基本誤差（%） ≤±2.5

基本誤差（%） ≤±1.5
