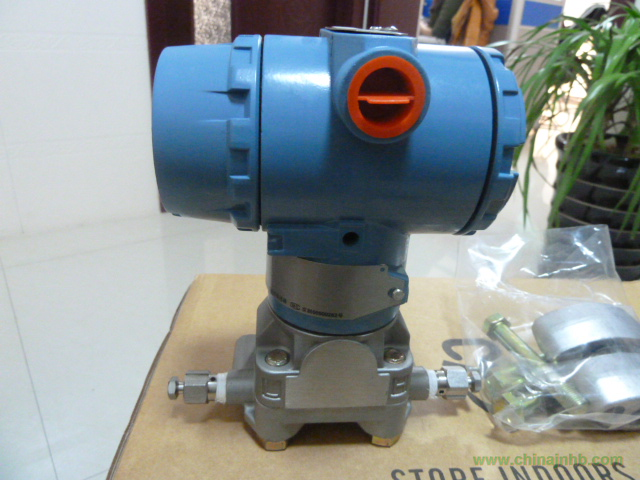

羅斯蒙特 3051 壓力變送器

經實踐檢驗的壓力測量行業領袖

? 一流性能，參考精度高達 0.065%

? 量程比能力達 100:1

? 共面 ? 平臺支持集成壓力、流量和液位方案

? 整個 HART 產品系列通過了 IEC 61508 SIL2 級

安全認證，可在遵從法規的同時簡化您的工作

? 超過 20 年的向后兼容性使您在投資最新特性的

同時不會增加工廠的復雜性

? 全球裝機量超過 7

靜壓限值

僅羅斯蒙特 3051DP

工作在 0.5 psia 和 2500 psig 靜態管線壓力的規范之內（對于選項代碼 P7，為 3626 psig)。

量程 1: 3.4 bar 和 137.9 bar (0.5 psia 和 2000 psig)

沖擊壓力限值

3051D 共平面或傳統工藝法蘭

69 MPa (10000 psig)

3051G 直連式

75.8 MPa (11000 psi)

故障模式報警

如果自診斷功能檢測到傳感器或微處理器發生故障，則會把模擬信號驅動到上限值或下限值，從而向用戶發出報警。用戶可通過變送器上的跳線 / 開關選擇上限值或下限值故障模式。

溫度限值

環境

–40 至 85°C （–40 至 185°F）

帶 LCD 顯示屏：–40 至 80°C （–40 至 79.44°C）

存儲(1)

–46 至 110°C （–50 至 230°F）

帶 LCD 顯示屏：–40 至 85°C （–40 至 185°F）

(1) 若存儲溫度高于 85°C，則在安裝前應進行傳感器調節。

過程

在大氣壓力或更高壓力下

(1) 工藝溫度高于 185°F (85°C) 時，需要按 1.5:1 比率折減環境限值。

(2) 真空中工作時為 104°C (220°F) 限值；壓力低于 0.5 psia 時為 54°C(130°F) 限值。

(3) 在真空中工作時為 71°C (160°F) 限值。

濕度限值

0–100% 相對濕度

啟動時間

性能符合規范，在變送器通電后，啟動時間短于 2.0 秒。

體積排量

小于 0.08 cm3 (0.005 in3)

阻尼

4–20 mA HART

用戶可在 0.0 至 60 秒范圍內輸入對階躍輸入變化的模擬輸出響應，作為一個時間常數。此軟件阻尼不包括傳感器模塊的響應時 間。

物理規格

電氣連接

1/2–14 NPT 和 M20 × 1.5 導線管。對于代碼為 A 的輸出， HART 接口連接固定在接線端子上。
