產品技術資料下載：ZZYP自力式壓力調節閥 產品說明書.PDF 樣本.PDF
國內微小流量調節閥現狀分析： 請點擊查看文章
ZZY自力式壓力調節閥現場使用工況： 請點擊查看文章
前沿技術資訊：詳解ZZYP型自力式壓力調節閥的結構設計及工作原理
結構與原理：ZZYP自力式壓力調節閥

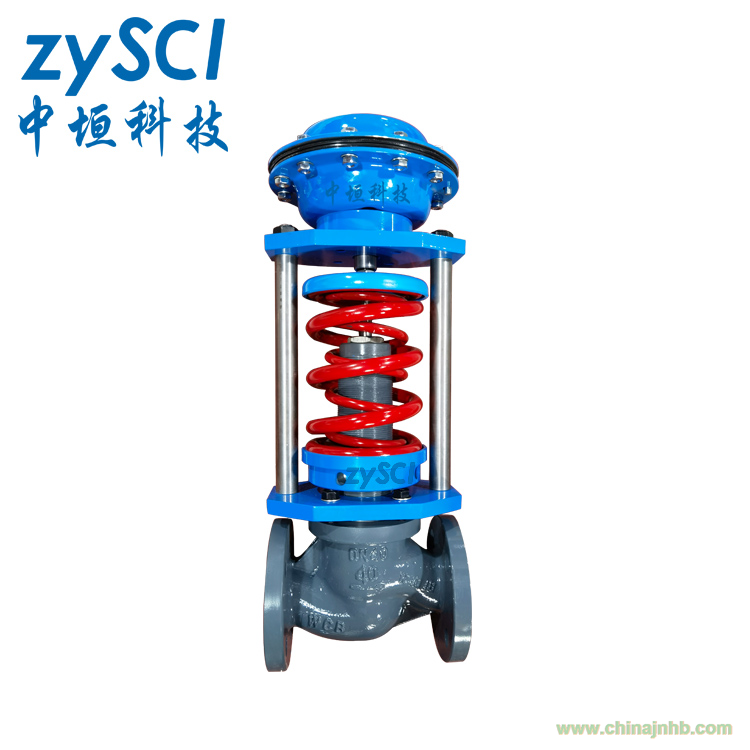

杭州中垣ZYSCI-ZZYP自力式壓力調節閥產品概述：
ZZY型直接作用自力式壓力調節閥(簡稱調壓閥)是一種無需外來能源,利用被調介質自身能量來控制閥門，使閥前或閥后壓力穩定控制。具有動作靈敏，密封性好，壓力設定點波動力小等優點。是一種理想的節能型產品，它廣泛應用于蒸汽的保壓與穩定，也適用于非腐蝕性氣體，低粘度液體介質減壓穩壓（閥后）或泄壓穩壓（閥前）的自動控制。
杭州中垣ZYSCI-ZZYP自力式壓力調節閥產品特點：
1、 自力式壓力控制閥不用外加能源，節約了能源，降低了成本。
2、 壓力分段范圍細，調節精度高。
3、 壓力設定值在運行期間可適當調整。
4、 可用于閥前或閥后穩壓。
5、 采用壓力平衡機構，使調節閥反應靈敏、控制精度高。
杭州中垣科技有限公司（ZYSCI）ZZYP型自力式壓力調節閥的執行機構部分
|
規 格 與 型 號
|
薄膜式執行器
|
活塞式執行器
|
波紋管式執行器
|
|
用 途
|
調 節
|
|
膜片材質
|
丁腈橡膠、氟橡膠、耐油橡膠
|
－
|
－
|
|
活塞材質
|
－
|
鋁合金
|
－
|
|
波紋管材質
|
－
|
－
|
304、316
|
|
接 口
|
M16×1.5
|
|
作用方式
|
壓力升高閥門打開、壓力升高閥門關閉
|
|
使用溫度
|
氣體:-20～+80℃,液體:-20～+140℃,
配冷凝器和散熱片: -20～+350℃
|
-60～+250℃
|
|
標配閥門附件
|
取壓管(含取壓接頭)、冷凝器(蒸汽介質時用)
|
|
可選閥門附件
|
取壓接管、截止閥、壓力表、法蘭、墊片及緊固件
|
杭州中垣科技有限公司（ZYSCI）ZZYP型自力式壓力調節閥的額定Kv·行程等技術指標
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定Kv
|
單座
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
套筒
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
雙座
|
-
|
-
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
836
|
1210
|
1925
|
|
額定行程L(mm)
|
8
|
10
|
12
|
20
|
22
|
25
|
25
|
25
|
25
|
|
固有流量特性
|
快開,修正線性
|
|
壓力調節范圍(KPa)
|
15-50 40-80 60-100 80-140 120-180 160-220 200-260 240-300
280-350 330-400 380-450 430-500 480-560 540-620 600-700
680-800 780-900 880-1000 950-1500 1000-2500 2000-3000 2500-3500
|
|
調節精度
|
±10%
|
|
允許泄漏量
|
硬密封: Ⅳ級(×Kv);軟密封:Ⅵ級(參見GB/T4213-2008)
|
注:壓力調節范圍可根據客戶要求定制.
