主要特性:
⑴精度等級：0.2級 ⑵全量程內極高的線性度（非線性度<0.1%）
⑶輔助電源/信號輸入/信號輸出： 2500VDC 三隔離 ⑷輔助電源：5VDC，12VDC，24VDC等單電源供電
⑸ 輸入頻率信號：0-1KHz / 0-5KHz / 0-10KHz/0-20KHz/0-500Hz等等
⑹輸出標準0-2.5V/0-5V/0-10V電壓信號 或0-10mA/0-20mA/4-20mA電流信號等等
⑺小體積,標準DIN35導軌式安裝 ⑻工業級溫度范圍: -20~+85 ℃
⑼外形尺寸：106.7x79.0x25.0mm
應用：
⑴頻率傳感器信號采集、隔離轉換 ⑵ 變頻器（FA） 頻率信號數據采集和控制
⑶發電機、電動機等旋轉設備轉速監測 ⑷變壓器工作頻率檢測
⑸儀器儀表與傳感器信號收發 ⑹非電量信號變送
⑺速度信號測量
產品選型表：

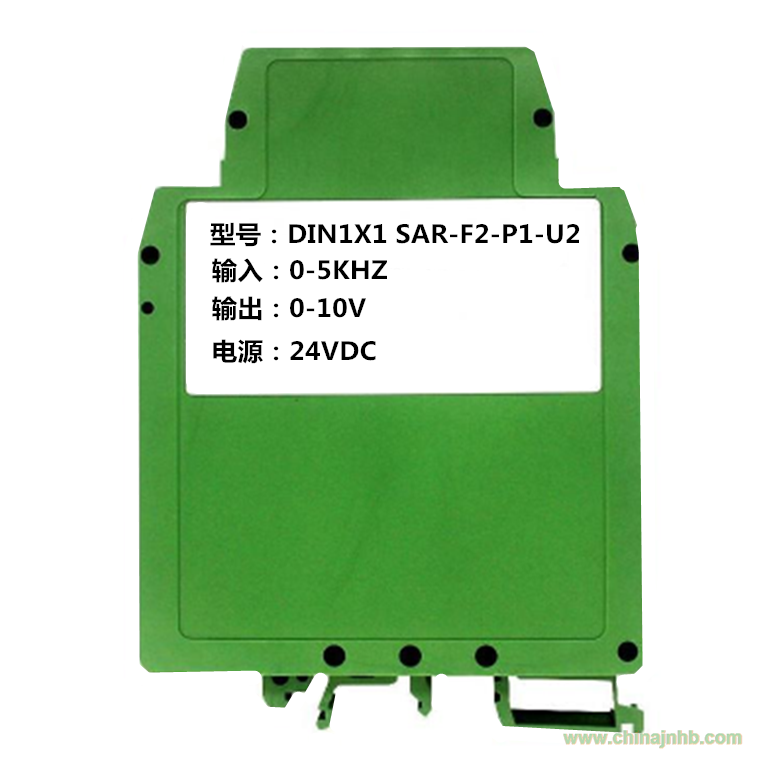

DIN1x1 SAR – F□ - P□ – U(I)□
|
輸入信號
|
供電電源
|
輸出信號
|
|
代碼
|
頻率信號
|
代碼
|
Power
|
代碼
|
電流
|
代碼
|
電壓
|
|
F1
|
0-1KHz
|
P1
|
24VDC
|
I3
|
0-20mA
|
U1
|
0-5V
|
|
F2
|
0-5KHz
|
P2
|
12VDC
|
I4
|
4-20mA
|
U2
|
0-10V
|
|
F3
|
0-10KHz
|
P3
|
5VDC
|
I8
|
用戶自定義
|
U6
|
1-5V
|
|
F8
|
用戶自定義
|
P4
|
15VDC
|
|
|
U8
|
用戶自定義
|
|
|
|
|
|
|
|
|
|
產品選型舉例：
例 1：輸入：0-1KHz；電源：24V ；輸出：0-5V 型號：DIN1x1 SAR- F1-P1-U1
例 2：輸入：0-5KHz；電源：12V ；輸出：4-20mA 型號：DIN1x1 SAR F2-P2-I4
例 3：輸入：0-10KHz；電源：24V ；輸出：0-10V 型號：DIN1x1 SAR F3-P1-U2
例 4：輸入：0-10KHz；電源：24V ；輸出：4-20mA 型號：DIN1x1 SAR F3-P1-I4
例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義 型號：DIN1x1 SAR F8-P1-U8
通用參數:
|
參數名稱
|
測試條件
|
最小
|
典型值
|
最大
|
單位
|
|
隔離電壓
|
1min
|
1500
|
2500
|
|
VDC
|
|
信號輸入
|
幅值（VP-P）
|
|
|
5
|
|
V
|
|
頻率測量范圍
|
|
0
|
10
|
|
kHz
|
|
頻率輸入低電平
|
|
0
|
0
|
1.5
|
V
|
|
頻率輸入高電平
|
|
3
|
5
|
24
|
V
|
|
信號輸出
|
電壓負載能力
|
5V
|
2K
|
10K
|
|
Ω
|
|
電流負載能力
|
20mA
|
0
|
250
|
350
|
Ω
|
|
響應時間
|
|
|
10
|
|
ms
|
|
輔助電源
|
電壓
|
用戶自定義
|
5
|
12
|
24
|
VDC
|
|
電流
|
VD=12V
|
|
83
|
|
mA
|
|
輔助電源功耗
|
|
|
1
|
|
W
|
|
工作環境溫度
|
|
-25
|
|
85
|
℃
|
|
貯存溫度
|
|
-25
|
|
85
|
℃
|
注： 頻率輸入采用5V的TTL電平效果最佳。
|
引腳
|
名 稱
|
描 述
|
引腳
|
名 稱
|
描 述
|
|
1
|
PW+
|
電源正端
|
7
|
IN+
|
頻率信號輸入正端
|
|
2
|
NC
|
空腳
|
8
|
IN-
|
頻率信號輸入負端
|
|
3
|
GND
|
電源負端
|
9
|
NC
|
空腳
|
|
4
|
OUT+
|
模擬信號輸出正端
|
10
|
NC
|
空腳
|
|
5
|
OUT-
|
模擬信號輸出負端
|
11
|
NC
|
空腳
|
|
6
|
NC
|
空腳
|
12
|
NC
|
空腳
|
