一、 工作原理

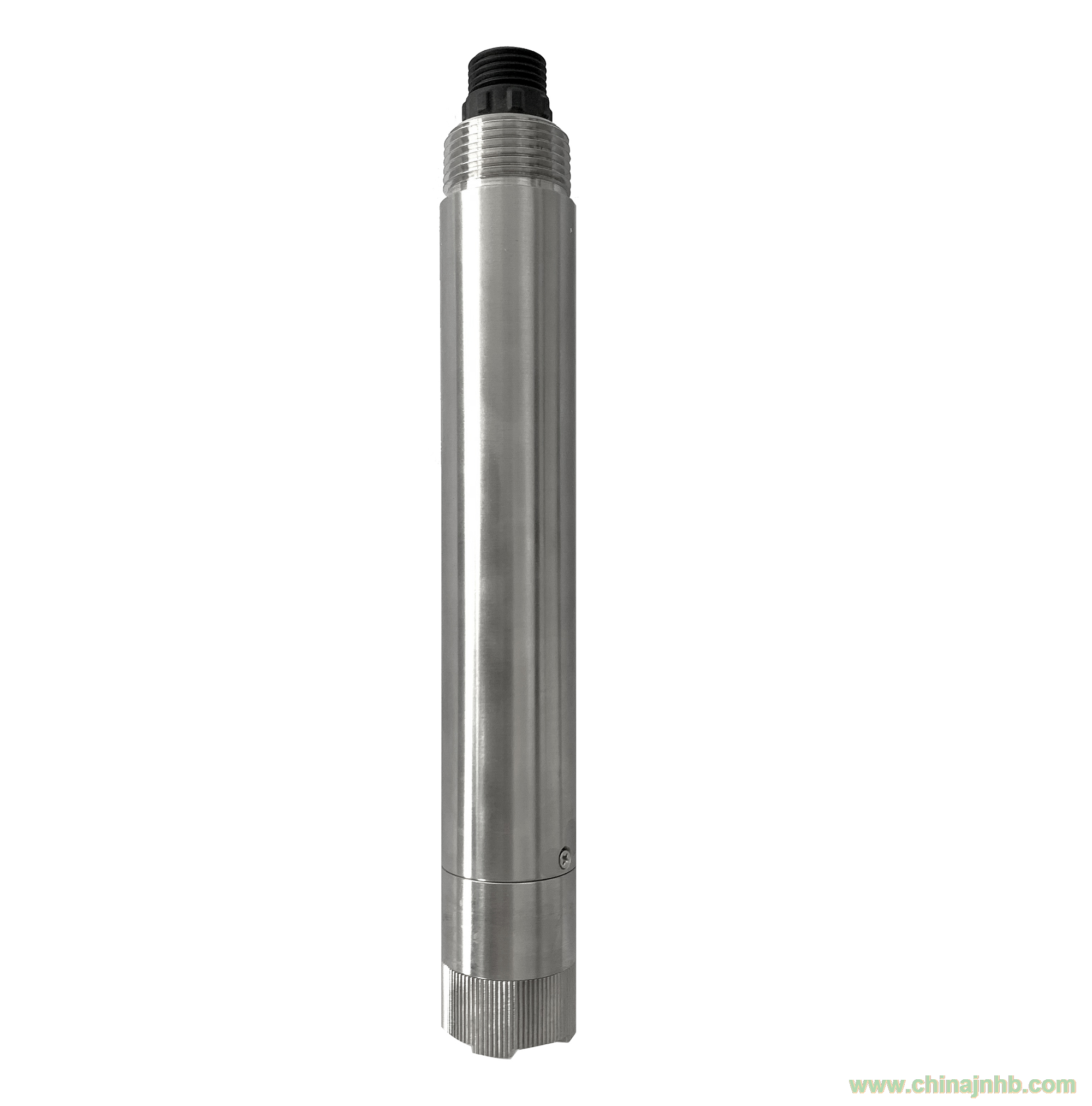

RDO-406一體式在線熒光法溶解氧傳感器是基于物理學中特定物質對激發熒光的猝滅原理設計而成。當激發光照射在熒光膜頭表面的熒光物質上，熒光物質受到激發，發出熒光，熒光的熄滅時間受熒光膜頭表面氧分子濃度的影響?？梢酝ㄟ^檢測熒光與激發光之間的相位差，并與內部標定曲線比對，從而計算出氧分子的濃度，經過溫度和鹽度補償輸出最終值。
l 無需電解液，不會極化
l 無需消耗氧，不受流速影響
l 內置溫度傳感器，自動溫度補償
l 內置鹽度補償，參數設置靈活
l 不受硫化物等化學物質干擾
l 漂移小，反應快速，測量更精準
l 使用周期較長，使用成本更低
l 熒光膜頭更換方便，維護簡單
l RS-485接口，Modbus/RTU協議、4-20mA電流輸出
l 低功耗和抗干擾設計
二、 技術性能和規格
1. 技術參數
|
型號
|
RDO-406
|
|
測量原理
|
熒光法
|
|
量程范圍
|
0～20.00mg/L(0～200%飽和度，25℃)
|
|
分辨率
|
0.01mg/L，0.1℃
|
|
精度
|
±2%F.S.，±0.3℃
|
|
溫度補償
|
自動溫度補償(Pt1000)
|
|
輸出方式
|
RS-485(Modbus/RTU)、4-20mA
|
|
工作條件
|
0～45℃、<0.2MPa
|
|
存儲溫度
|
-5～65℃
|
|
安裝方式
|
浸入式安裝
|
|
線纜長度
|
5米，其它長度可定制
|
|
功耗
|
0.2W@12V
|
|
電源
|
12～24VDC
|
|
防護等級
|
IP68
|
|
校準
|
兩點校準
|
|
熒光膜頭壽命
|
1年(正常使用情況下)
|
|
外殼材質
|
ABS和316L不銹鋼
|
