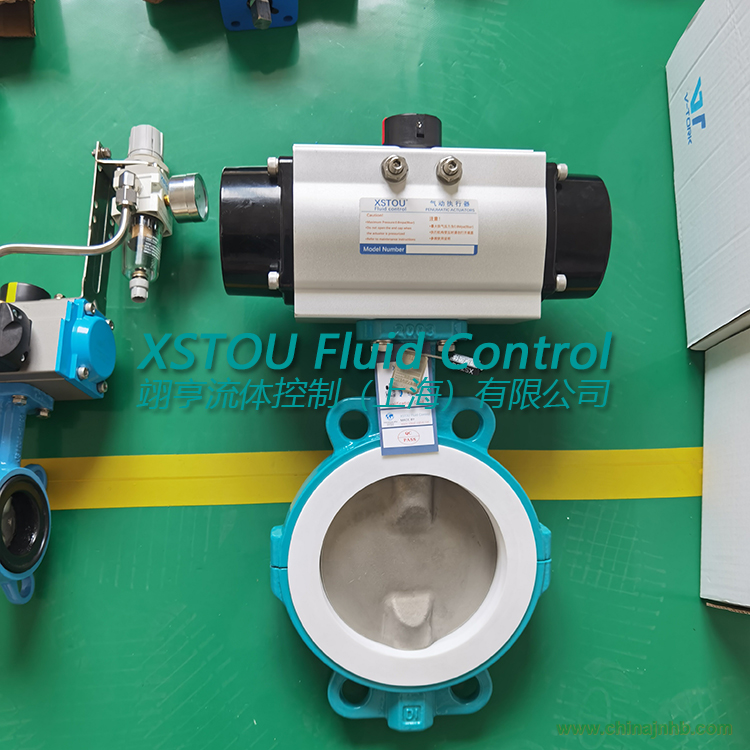

XSTOU FIG228氣動對夾蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成，便于安裝。
XSTOU FIG228氣動對夾蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時**的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
XSTOU FIG228氣動襯氟蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，閥門初始位置根據實際需求而定，當閥門由初始位置旋轉90°后即為一個動作結束（由開到關，或由關到開），反之為另外一個動作（由關到開，或由開到關）結束。
參數技術
公稱通徑 DN15-600mm
鏈接方式 對夾式
氣缸選配 VT系列，AT系列，DFS系列，DA系列
氣缸形式 雙作用、單作用（彈簧復位）
控制方式 開關型、調節型、三段式（開度可調）
公稱壓力 6、10、16bar（如需更高壓力，請注明要求。）
氣源壓力 雙作用：4-8bar、單作用：5-8bar
介質溫度 W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃
環境溫度 標準型：-20~80℃
閥體材質 鑄鐵（Q）、不銹鋼（P4、P6）
密封材質 丁晴橡膠（X）、聚四氟乙烯（F）、全內襯四氟乙烯（F46）
