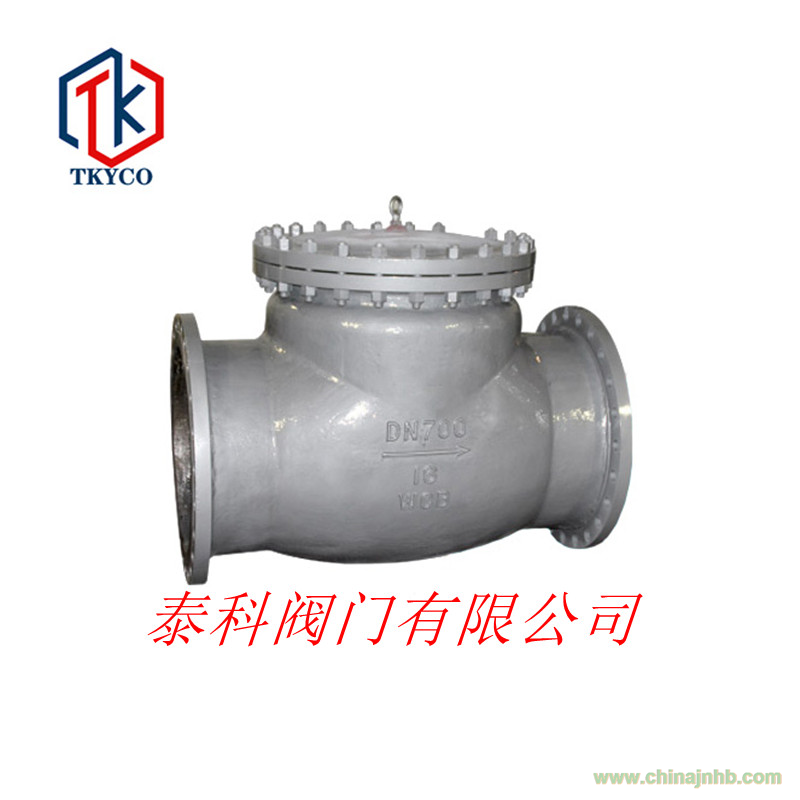

H44H旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。廣泛應用于化工、冶金、制藥等多個領域。
2.H44H旋啟式止回閥--壓力試驗
公稱壓力
PN(MPa)
|
試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
強度試驗
|
密封試驗
|
WCB
|
Cr5Mo
|
1Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤550
|
≤220
|
≤200
|
水、油品、蒸汽、酸性介質
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
|
10.0
|
15.0
|
11.0
|
-
|
|
16.0
|
24.0
|
17.6
|
|
25.0
|
37.5
|
27.5
|
3.H44H旋啟式止回閥--主要零件材料及性能
|
零件名稱
|
材料編號
|
|
閥 體
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 蓋
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 瓣
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
搖 桿
|
WCB
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥 座
|
25
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
銷 軸
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封環、墊片
|
包覆墊
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
