導軌系統說明和技術數據
1 增量式刻度尺，以 1000μm 的高精度劃分
2 ***編碼帶
3 防護
4     帶防護帶和防護端蓋的導軌
5 帶塑料或鋼制孔蓋的導軌

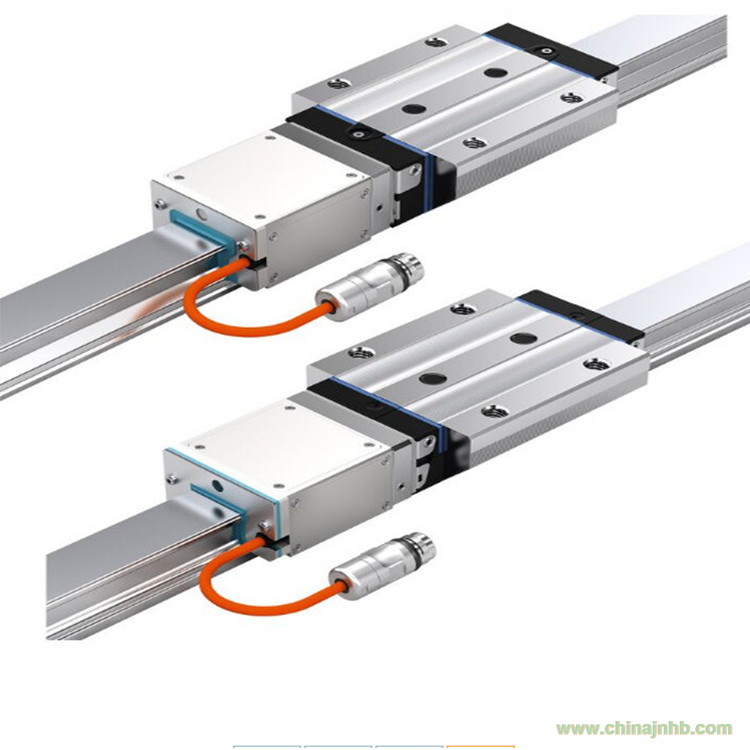

導軌
增量式測量刻度尺和參考點以及***編碼帶已集成在測量系統的導軌內。因此所有的校準工作已在工廠完成。所以對用戶而言測量系
統沒有額外的安裝成本。此外無需額外的安裝空間。
不允許與制動或夾緊元件一起使用。
導軌的安裝和固定螺栓的防護
導軌從上面用螺栓擰緊。刪除孔可以用防護帶 (4) 或孔蓋 (5) 進行密封。
測量刻度尺
所謂的測量刻度尺 (1/2) 集成在導軌中。它由鋼制的柵格帶組成。對于 IMS-I，增量式測量刻度尺和參考點被集成到導軌內，而 IMS-A
中這些參考點被***編碼帶取代。
 增量測量刻度尺 (1)：
測量刻度尺本身在掃描時僅提供升序或降序的數值 (增量信號)。測量刻度尺的精度由精度等級決定。
 ***編碼帶 (2)：
***編碼帶在系統啟動時提供***位置信息。
 參考點：
測量刻度尺本身在掃描時僅提供升序或降序的信號 (增量信號)：用此增量式測量方法無法檢測到測量系統的***位置。
確定滑塊在導軌上的***位置時需要一個附加的參考。
這可以通過不同的方法實現：
– 單個參考點
– 外部機械止擋或開關
測量刻度尺的保護
防護 (3) (不銹鋼帶) 保護測量刻度尺 (1/2) 免受臟污。不銹鋼帶是與導軌用激光焊接在一起的。從而可以達到防護等級 IP67
