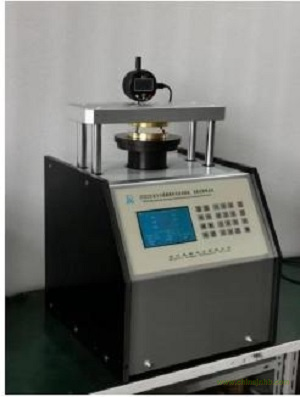

PEMFC-1質子交換膜燃料電池雙極板電阻測試儀

一、產品介紹：

PEMFC-1型質子交換膜燃料電池雙極板電阻測試儀運用四端子法和四探針法原理測試質子交換膜燃料電池（PEMFC）雙極板材料和部件的電阻率、體電阻、接觸電阻等參數的專用成套測量儀器，可以采用四探針法完成水平方向電阻率測試，四端子法完成垂直方向電阻、電阻率和接觸電阻測試。設備符合國表GBT20042等相關彩色hi表尊，科學合理，測里精度高，多種測試方法。 目前該儀器廣泛應用于燃料電池雙極板相關高等院校、研究院所、計量單位、工礦企業等，是檢驗和分析燃料電池雙極板電阻參數的一種重要優良工具。以完整曲線和數據列表代替單點表征更直觀全面。

二、采用主要國標

《GBT20042.6-2011 質子交換膜燃料電池-第六部分 雙極板特性測試方法》、

《GBT 20042.7-2014質子交換膜燃料電池第7部分：炭紙?zhí)匦詼y試方法》、

《GBT 1552-1995硅、鍺單晶電阻率測定直排四探針法》。

三、產品主要特點：

1、四探針法完成水平方向電阻率測試，四端子法完成垂直方向電阻、電阻率和接觸電阻測試。

2、全自動連續階梯式壓強測控條件，重復性好、簡捷高效。

3、自動調壓，克服手工壓力施加模式下易疲勞、一致性差弊端，提高工作效率和測試精度。

4、同時顯示電阻率、電阻、接觸電阻、壓強、高度等多參數。

5、儀器具有高度、壓強自校功能，保證客戶端長久保持高精度測控效果。

四、技術參數

1、可測樣品種類：

雙極板材料（石墨或金屬）

擴散層材料（燃料電池專用碳紙等）

雙極板部件！

  2、測阻抗范圍：

（1）可測電阻率范圍：20.00×10^-6 ～ 200.00×10³ Ω*cm ，

分辨率：1.0×10^-6 ～ 0.01×10³ Ω*cm。

（2）可測電阻范圍：20.00×10^-6 ～ 200.00×10³ Ω ，

分辨率：1.0×10^-6 ～ 0.01×10³ Ω。

（3）可測接觸電阻范圍：20.00×10^-6 ～ 200.00×10³ Ω*cm² ，

分辨率：1.0×10^-6 ～ 0.01×10³  Ω*cm²

  3、電極：四端子電極

 4、圓形截面（cm2）/直徑：50/φ80 或 30/φ62

 5、可測樣品截面(圓直徑或矩形邊長）：

6、φ80內圓形或矩形 或含5cmX5cm正方形（可選）

7、Φ62內圓形或矩形 含2.1cmX2.1cm正方形（可選）

8、可測樣品厚度（≤cm)：2.0

9、可測壓強范圍（MPa：0 ～ 4.0

10、參考標準：國標或是國際協議

11、電流測試：八檔恒流源：0.1uA，1.0uA，10uA，100uA，1.0mA，10mA，100mA，1.0A。

12、電壓測試：20mV ～ 2.0V 自動量程。

13、儀器外形尺寸：長×寬×高=35cm×32cm×50cm

 14、重量：25Kg

15、 電源：220V±10V，50Hz

 16、功率：P<200W

17、工作溫度：室溫-40℃
