1.雙曲面攪拌機型號表示方法：

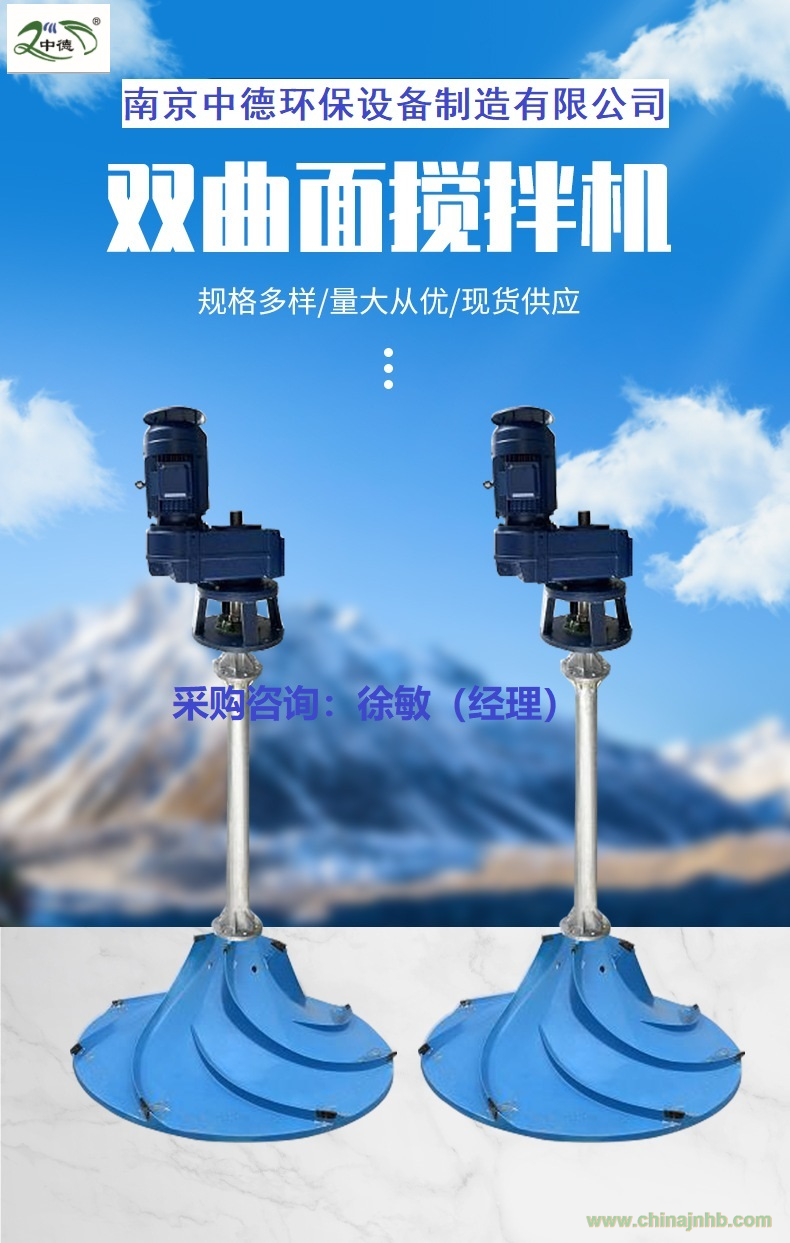

.2. 雙曲面攪拌機在市政、化工造紙及其它多種水處理工藝中，水體攪拌混合是其中關鍵工藝過程之一。傳統的攪拌機械分為立軸折漿式和水平(潛水)式兩種常用方式，由于安裝的方式和葉漿形式?jīng)Q定了其攪拌形態，無論在能耗上還是在攪拌效果上均不太理想，不僅給污水廠的運營成本帶來不必要的增加，而且會直接影響到終的工藝處理效果。針對以上問題，經過多年的試驗，借助同行的設計經驗，成功研制了全新的曲面攪拌機，經過多家污水處理廠多年的實際應用，獲得了良好的效果，，并成為的產品。

3.工作原理：

JBQ型系列曲面攪拌機曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，其的葉輪結構設計，大限度地將流體特性與機械運動相。雙曲線的方程為xy=b曲線沿y軸旋轉而構成的曲面體;為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向和徑向方向的交叉水流(如雙曲面流態圖)。

正是由于JBQ型系列曲面攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。較大的比表面積可獲得大面積的水體交換。

4.應用范圍：

JBQ型系列曲面攪拌機是我公司開發的的、高效、值得推薦使用的攪拌機之一。它廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固液、氣攪拌混合的場合，尤其適用在污水處理工藝中的混凝池、調節池、厭氧池、硝化和反硝化池。

  其葉輪結構由導流體、攪拌葉片及傳動軸等組成。

  結構簡介：

JBQ型系列曲面攪拌機整機由驅動裝置和雙曲面葉輪體及安裝附件組成，為了滿足用戶不同工況條件下的使用，安裝分為干式(也稱立軸式)和潛水式兩種。干式安裝，將驅動裝置固定在工作橋上，通過傳動軸將動能傳至介質中的葉輪部件，它用于含固率高，水溫高，含有磨蝕性的液體中，由于葉輪具有自動糾偏功能，運行較平穩，減速機噪音小于60分貝。潛水式安裝，可免去橋架，采用潛水動力，利用設備自重定位，安裝靈活方便，適用在水深較深，且水質穩定，不含磨蝕性的水體，水溫不大于40℃，PH值6~9之間，其特點是無噪音，無視覺障礙。

結構簡介：

JBQ型系列曲面攪拌機整機由驅動裝置和雙曲面葉輪體及安裝附件組成，為了滿足用戶不同工況條件下的使用，安裝分為干式(也稱立軸式)和潛水式兩種。干式安裝，將驅動裝置固定在工作橋上，通過傳動軸將動能傳至介質中的葉輪部件，它用于含固率高，水溫高，含有磨蝕性的液體中，由于葉輪具有自動糾偏功能，運行較平穩，減速機噪音小于60分貝。潛水式安裝，可免去橋架，采用潛水動力，利用設備自重定位，安裝靈活方便，適用在水深較深，且水質穩定，不含磨蝕性的水體，水溫不大于40℃，PH值6~9之間，其特點是無噪音，無視覺障礙。

工作特點：

JBQ型系列曲面攪拌機作為一種高效攪拌混合設備，適用于各種低黏度的液體之間、固液、氣液之間的混合攪拌;不僅適用于圓形池、方形池，在長方形水池中分單元布置使用也比較常用。

在我國現有各種污水處理工藝中，波輪式攪拌機主要可以克服傳統葉片(漿)式攪拌易出現死角，曝氣工藝水氣混合效果不佳的問題，發揮其攪拌均勻的優勢。主要特點表現在以下幾個方面：

⑴可以用在各種液體與固體、氣體混合的場合，可現有攪拌設備，實現三維立體、螺旋狀的混合，使攪拌更均勻，提高攪拌效率。

⑵較大的比表面積葉片，功率配備小，循環水流大，能耗低，比傳統攪拌方式節能30%-50%。

⑶整機結構緊湊，運行可靠，安裝維護便捷。

⑷該葉輪由增強纖維或鋼制材料制作而成，能適應不同的工況要求，使用壽命長。

性能參數：

適用常規市政污水工況

選型與應用：

JBQ型系列曲面攪拌機的選型*相同，兩種僅僅是安裝方式的不同。和其它類型攪拌機的選型相同，曲面攪拌機的選型與設備所處的池型、容積、液體的深度、介質的濃度、溫度及酸堿度PH等參數有關。

曲面攪拌機的選型主要依據：每臺設備的有效服務面積來確定，并按照池長與池寬的比率不超過二的原則，可將長方形池劃分為若干個相等的工作單元，以此確定攪拌機的數量。

對于水深超過5米或濃度超過規定的，在選型時應考慮加大功率或提高攪拌機的工作轉速，以確保在大容量和高濃度的介質中達到攪拌效果。

在常規工況條件下，建議優先選用干式安裝，有噪聲或視覺要求的，建議選用潛水式安裝。我公司可協助用戶在特殊環境下的選形。

轉速與循環流量曲線

安裝：

曲面攪拌機的安裝分為干式安裝和濕式安裝兩種，不論何種安裝形式均非常簡單。

濕式安裝的攪拌機可通過吊機或起吊架直接將攪拌機吊入位置，依靠設備自重定位，固定好電纜。見濕式安裝示意圖。

干式安裝的攪拌機先將減速機機架固定在工作橋上，然后只需依次安裝傳動軸，葉輪部件，并固定好電纜，見干式安裝示示意圖。

注意事項：

1、安裝前由合格電工檢查電機、電器，并確定轉向，葉輪離池底的小工作距離應≤300mm，且池底平整，結實，池內無建筑垃圾。

2、如果長時間設備不運行，重新啟動時要防止淤積造成葉輪堵塞而損壞電機。

3、在封閉池中要考慮到葉輪的進出口尺寸。

4、無論何種安裝方式，應注意水下電纜要固定好，防止磨損。

5、使用前仔細閱讀產品安裝使用說明書。

   運輸與存放

1、運輸中攪拌軸、葉輪禁止受壓與碰撞，需用起重設備裝卸，葉輪表面應防止劃傷。

2、長期存放時需避免高溫、高溫環境。攪拌軸應垂直懸掛放置，葉輪應放置在平面上，以防止其變形。

  安裝

 GDJ系列安裝步驟

1、橋架應校正水平，半橋架立柱應校正垂直。地腳螺栓及連接部位應堅固可靠。

2、將減震座平放在橋架規定位置，校正水平后與橋架連接固定。

3、減速電機安裝在減震座上，并連接固定。

4、將葉輪與攪拌軸法蘭用螺栓連接并緊固。

5、將葉輪與攪拌軸放入池內，攪拌軸與減速機輸出軸連接并緊固。在有水情況下應先將軸和葉輪連接好放入水中，然后將軸與減速機連接。

6、攪拌機安裝后，攪拌軸須與水平面垂直。垂直偏差小于1/1000。

7、安裝完畢后，拆下電機尾罩，用手轉運風機葉片，檢查攪拌機轉運是否靈活、正常。攪拌軸擺動偏差應小于3/1000。

8、接通電源后，點動觀察攪拌軸轉運方向，從上往下看正確轉運方向為逆時針旋轉。若反之，則任意調換2根電源接線位置。

9、電氣設備安裝必須按國家有關規定及安全規程操作。

QDJ系列安裝步驟

1、在岸上短時間開機觀察葉輪轉運方向，從上往下看正確轉運方向為逆時針旋轉。若反之，則任意調換2根電源接線位置。

2、將電機電纜與吊索分開固定，千萬不能將電纜鋼繩捆扎在一起。要防止鋼繩和電纜卷入葉輪中。

3、用吊車起雙曲面，緩慢地放入池中制定位置，注意不要撞到池壁。

4、將固定繩索一端固定在岸邊，電纜接電控柜。

 、運行

設備安裝完畢后，須進行試運轉。試運轉前必須向池內注入大約為池容積70%的水，切勿在設備無水的情況下運轉，以免攪拌軸受力不均而彎曲。在試運轉后注意檢查：

1、減速電機有無異常的響聲及溫升情況。

2、電機電流是否在額定值范圍內(起動時短時間內超電流為正常)

3、攪拌軸的擺動情況。

4、池中有無雜物。

在上述幾種情況下，無論哪一種情況出現異?，F(xiàn)象，均需找出原因并加以修正后方可使用。

  維護保養

1、新機開始運轉200～300小時后需更換減速機潤滑油，并清理內部油污。以后可在半年到一年內更換一次；有關減速電機使用詳見生產廠家使用維護說明書。

2、定期檢查攪拌軸鎖緊螺母、各連接螺栓有無松動。

3、定期檢查攪拌軸擺動情況，及時清除葉輪和軸上的纏繞物。

4、定期檢查轉運部件有無異常聲音及溫升。

5、定期檢查電流有無異常變化。

6、設備長時間不工作后再次開機前應檢查電機的絕緣，同時防止沉淀物長時間淤積造成啟動困難，而損壞電機和葉輪。

7、以上檢查應做好記錄，若出現異常情況與我公司
