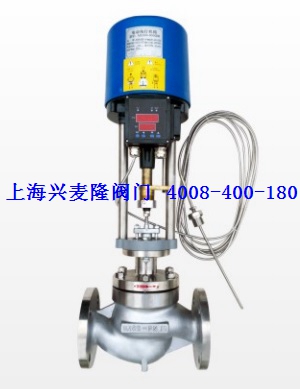

電動自力式溫度調節閥產品概述：
ZZYPE電動自力式溫度調節閥，是由閥門、執行器、傳感器和毛細管等部件組成的一體閥，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。
產品特點
1.
控制溫度的設定在執行器外部，設定溫度方便。
2.
溫度調節閥數字顯示實測溫度、簡介直觀明了。
3.
調節型執行器的關鍵部件—控制器，采用混合集成電路，經過老化處理，用
樹脂密封澆鑄，呈匣子狀，防潮，防震，體積小，可靠性高。
4.
電動溫度調節閥合理設計上下電氣限位功能、弱電控制、可靠耐用。
5.
機械結構堅固緊湊，聯線、安裝
、調整維護十分簡便。
6.
用電位器調整工作零點（開始）和行程滿位（終點）靈敏度等簡單易行。
7.
溫控閥執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的嚴密關閉的三種保護功能。
技術參數
|
控制類型
|
比例式制型正轉或反轉
|
|
執行器型號
|
ZZYPE
|
|
電源電壓
|
AC220V、也可定制采用AC24V50/60Hz
AC220V,AC24V 50/60Hz
|
|
作用力
|
4000n、8000、15000、20000、
|
|
控制信號
|
增量/浮點信號或0-10或4-20mA
|
|
反饋信號
|
增量/浮點信號或0-10或4-20mA
|
|
毛細管長度
|
3、5、10
|
|
運行速度
|
4.5/mm（可根據用戶要求調節）4.5/mm
|
|
驅動器外殼
|
WCB、QT450
|
|
凈重
|
20Kg
|
|
防護等級
|
IP55、IP65
|
|
工作溫度
|
-30℃-180℃（低溫時介質須不結冰凝固）
|
|
儲存溫度
|
-20℃-60℃
|
技術參數
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
公稱壓力
|
1.6、4.0
|
|
額定流量系數KV
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1300
|
|
雙座
|
|
|
12
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
836
|
1210
|
1430
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1300
|
|
額定行程
|
10
|
16
|
16
|
25
|
25
|
40
|
|
|
|
|
允許最大壓差
|
0.6
|
|
溫度調節范圍（℃）
|
0～70、50～120、100～170、150～220、200～270
|
|
調節精度（％）
|
±3
|
|
允許超載值（℃）
|
分別為上述溫度調節范圍上限加50
|
|
法蘭標準
|
GB/T9113、JB/T79
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料\石墨填料
|
|
連接形式
|
法蘭（FF/RF、RTJ）、焊接（SW/BW）、螺紋（適用于1”以內）
|
|
使用環境溫度（℃）
|
-40～+60
|
|
安裝接頭
|
G1”
|
|
壓蓋型式
|
螺栓壓緊式
|
|
允許泄漏量
|
硬密封
|
雙座、套筒
|
|
軟密封
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
11.10
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要連接尺寸
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
|
PN65
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
|
PN64
|
65
|
40
|
35
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
|
|
CHL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
|
|
3810
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
|
D
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
|
R
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
