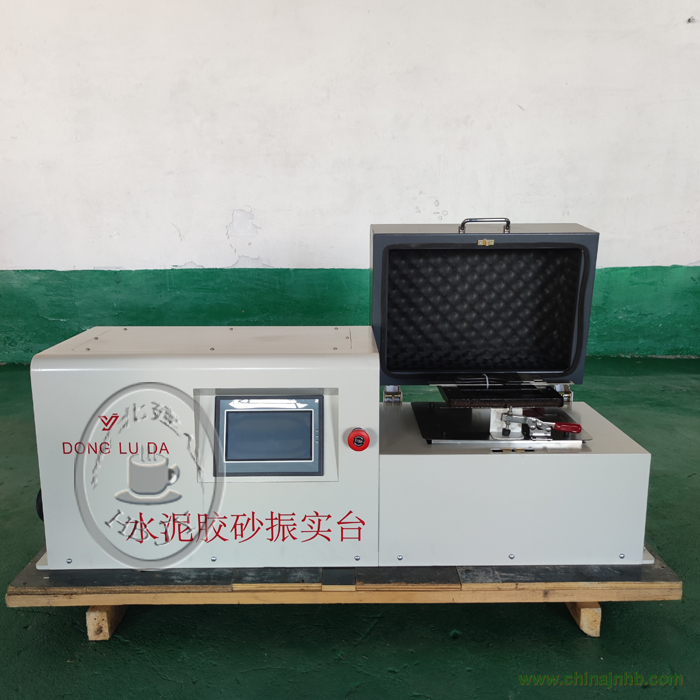

一、新標準水泥膠砂振實臺概述

ZS-20H型水泥膠砂振實臺是為我國水泥膠砂強度檢驗方法等同采用 IS0679標準而設計。該儀器符合 JC／T 682《水泥膠砂試體成型振實臺》要求，適用于水泥強度檢驗所用試樣的制備。

二、新標準水泥膠砂振實臺技術數據

1、臺盤（包括臂桿、壓模框等）的總質量 13.75kg±0.25kg

2、振動部分總重量      20kg±0.5kg3、振幅（落距）

3、振動60次的時間      60秒士2秒15mm±0.3mm

4、電動機型號       90TDY4

5、電動機轉速       60轉／分

6、電動機功率        40W

7、電源電壓          AC220V 50Hz

8、外形尺寸（長x寬x高）     (1300x570x770)mm

9、凈重         ≈83kg

三、新標準水泥膠砂振實臺工作原理

該儀器主要由振動部件，機架部件和接近開關程控系統組成，見圖2。工作時由同步電動機帶動凸輪轉動，使振動部件上升運動，升到定值后落下，而產生振動使水泥膠砂在力的作用下振實，該儀器采用液晶觸摸屏控制，60 次后自動停止。當試驗完成后，液晶屏顯示設置次數已到，并開始報警提示，按確認鍵即可。

四、新標準水泥膠砂振實臺安裝

振實臺的正確安裝對試件的制作和試驗結果至關重要，安裝時請按以下步驟進行。

1、按國家標準GB／T17671中的4.2.5要求、振實臺安在高度約400mm的混凝土基座上?；炷馏w積約為0.27㎡3、重約650kg。需防外部振動影響振實效果時，可在整個混凝土基座下放一層厚約5mm天然橡膠彈性襯墊。并注意機體應有良好的用電安全接地。

2、將振實臺用地腳螺釘固定在基座上，安裝后成水平狀態，可用高度尺校正振實臺臺面四角的高度差在1mm以內，長度方向水平在0.5mm以內、儀器底座與基座之間安鋪一層新鮮厚砂漿以保證它們完全接觸。同時也可用此方法調整臺面和臂桿呈水平。

3、待水泥膠砂凝結硬化后擰緊地腳螺釘，注意擰緊力應基本一致，防止設備變形，然后將圖2所示中臺面（7）抬起，凸頭（8）與定位套（10）不應有卡阻現象，若發現有卡阻現象，一般是水平未校準、應尋找原因后校準。
